Para los ingenieros que diseñan sistemas de RF o de alta frecuencia, la integridad de la señal suele ser el factor decisivo entre un sistema estable y de alto rendimiento y uno propenso a pérdidas e interferencias. El alambre trenzado de cobre plateado ofrece un núcleo de cobre de alta conductividad con una capa superficial de plata, que combina estabilidad térmica, baja resistencia de contacto y confiabilidad a largo plazo. Meitong Conductivity Alloy Materials (Jishui County) Co., Ltd. ha desarrollado soluciones avanzadas de alambre trenzado y plateado optimizadas para aplicaciones de microondas, RF y datos de alta velocidad. En este artículo, exploramos cómo el recubrimiento de plata afecta el rendimiento de alta frecuencia, la física subyacente, las consideraciones de fabricación y los criterios de selección prácticos para ayudar a los ingenieros a elegir el cable adecuado para sus diseños.
A altas frecuencias, el flujo de corriente alterna se concentra cerca de la superficie del conductor, un fenómeno conocido como efecto piel. Cuanto mayor sea la frecuencia, más delgada será esta capa conductora efectiva. El cobre es un excelente conductor, pero la plata, con su mayor conductividad eléctrica, reduce aún más la resistencia en la superficie del conductor. Al aplicar una fina capa de plata sobre un núcleo de cobre, el alambre trenzado de cobre recubierto de plata minimiza las pérdidas resistivas donde más importan, asegurando una transmisión de señal más limpia en rangos de RF y microondas. Este efecto es particularmente pronunciado en frecuencias superiores a 1 GHz, donde incluso las imperfecciones menores de la superficie pueden afectar significativamente el rendimiento. Además, la combinación de múltiples hilos en un cable trenzado o trenzado puede ayudar a mantener una distribución uniforme de la corriente, mejorando la estabilidad general de HF.
El espesor y la uniformidad del revestimiento de plata influyen directamente en la impedancia característica, la pérdida de inserción y la pérdida de retorno. El revestimiento desigual puede introducir microvariaciones que aumentan el desajuste de impedancia, lo que provoca reflejos y degradación de la señal. Para diseños de cables trenzados o trenzados, mantener una cobertura de plata uniforme en todos los hilos es fundamental para lograr un rendimiento eléctrico predecible. El espesor óptimo del revestimiento equilibra el costo con una conductividad superficial suficiente: si es demasiado delgado, se pierden beneficios; demasiado grueso y el coste de fabricación aumenta sin una mejora significativa en el rendimiento de HF. Los ingenieros también deben considerar la rugosidad de la superficie, ya que las superficies microscópicamente rugosas pueden crear pérdidas de RF adicionales, especialmente en frecuencias de microondas.
Los ingenieros deben solicitar métricas de pruebas de laboratorio para validar el rendimiento de alta frecuencia del alambre trenzado de cobre plateado. Las mediciones clave incluyen pérdida de retorno, pérdida de inserción y estabilidad de fase en bandas de frecuencia relevantes. Proveedores acreditados, como Little Falls Alloys, proporcionan informes de pruebas rastreables para demostrar el cumplimiento de las especificaciones. Las comprobaciones adicionales pueden incluir resultados de reflectometría en el dominio del tiempo (TDR) y análisis de redes vectoriales (VNA) para evaluar la continuidad de la impedancia e identificar reflexiones o discontinuidades a lo largo del cable. Solicitar los resultados completos de las pruebas, incluidas las inspecciones visuales de la uniformidad del revestimiento y la rugosidad de la superficie, garantiza que el cable cumpla con los requisitos de la aplicación HF y reduce el riesgo de fallas en el campo.
Los diferentes materiales de revestimiento ofrecen distintas compensaciones. El oro sobresale en resistencia a la corrosión y soldabilidad, pero tiene costos de material más altos. El estaño proporciona una buena soldabilidad pero un rendimiento limitado de alta frecuencia, mientras que el níquel ofrece durabilidad con una mayor pérdida de inserción debido a una menor conductividad. La plata logra un equilibrio al ofrecer una conductividad superficial ultraalta, baja resistencia de contacto y estabilidad térmica de hasta 200 °C, lo que la hace ideal para aplicaciones de RF/microondas donde se debe minimizar la pérdida de señal. Además, la resistencia natural de la plata al deslustre garantiza un rendimiento constante en implementaciones a largo plazo en aplicaciones aeroespaciales, de vehículos aéreos no tripulados y de electrónica industrial.
Al especificar el cableado para prototipos o conjuntos de producción, los ingenieros deben sopesar el costo frente al rendimiento. El alambre trenzado de cobre plateado a menudo representa la opción óptima para aplicaciones de alta frecuencia debido a su superior eficiencia de transmisión de HF y estabilidad a largo plazo, incluso en comparación con opciones chapadas en oro más caras. Empresas como maf.com destacan que el baño de plata proporciona un excelente compromiso entre rendimiento eléctrico, robustez mecánica y rentabilidad. Para los prototipos, el uso de alambre plateado ayuda a verificar el rendimiento antes de comprometerse con tiradas de producción más grandes sin incurrir en costos innecesarios de acabados alternativos.

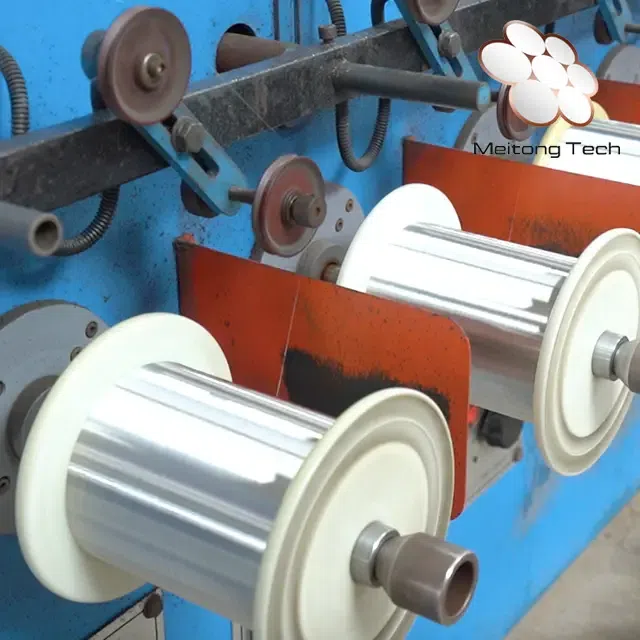

La calidad del plateado comienza con el proceso de fabricación. La galvanoplastia es el método más común para el alambre trenzado de cobre recubierto de plata y ofrece un control preciso del espesor y una cobertura uniforme. Para el cable trenzado, el procesamiento de carrete a carrete garantiza un revestimiento uniforme en todos los hilos y longitudes de cable, minimizando las variaciones que podrían afectar el rendimiento de alta frecuencia. Las líneas de recubrimiento avanzadas también incorporan monitoreo continuo para detectar desviaciones en tiempo real, lo que reduce la probabilidad de variabilidad entre lotes que puede comprometer la integridad de la señal HF.
La integridad de la señal de alta frecuencia requiere atención a métricas clave de control de calidad: espesor del revestimiento, adhesión, rugosidad de la superficie y control de impedancia. Estas comprobaciones son esenciales para garantizar que el conductor se comporte de manera predecible en condiciones operativas. Los ingenieros deben confirmar que los proveedores realizan estas pruebas como parte de su control de calidad estándar, incluida la inspección transversal, pruebas de microdureza y verificación de impedancia en longitudes completas de carrete. Un control de calidad preciso garantiza una propagación constante de la señal en conjuntos de RF, lo que reduce la posibilidad de una degradación intermitente del rendimiento en el campo.
Al adquirir alambre trenzado de cobre plateado, los ingenieros de RF deben incluir consultas específicas en sus solicitudes de cotización: ¿Cuál es la tolerancia del espesor del revestimiento? ¿Cómo se verifica la uniformidad? ¿Están disponibles los informes de prueba de pérdida de inserción y pérdida de retorno? ¿Se puede demostrar la estabilidad térmica a largo plazo y la exposición ambiental? Garantizar métricas de rendimiento rastreables y verificables es fundamental para una implementación confiable en sistemas de RF o microondas, particularmente en aplicaciones aeroespaciales, militares o de electrónica médica.
Los conductores chapados en plata son particularmente ventajosos en núcleos coaxiales, cableado de interruptores de RF e interconexiones que requieren alta fidelidad de señal. Para el conductor central de los cables coaxiales, la capa de plata garantiza una pérdida resistiva mínima. En el blindaje trenzado, el revestimiento de plata mantiene un blindaje RF efectivo al mismo tiempo que mantiene la flexibilidad mecánica y la resistencia a la corrosión. Las disposiciones de cables trenzados también contribuyen a reducir la diafonía, lo cual es fundamental en conjuntos de cables densamente empaquetados para la transferencia de datos de alta velocidad.
A menudo se introducen pérdidas en conectores y terminaciones. Los ingenieros pueden reducir estas pérdidas manteniendo una cobertura de revestimiento constante y utilizando contactos diseñados adecuadamente y compatibles con superficies plateadas. Las geometrías de alambre trenzado ayudan a mantener la impedancia equilibrada y minimizar los reflejos de la señal en tramos de cable largos. La atención a las técnicas de terminación, como soldadura o engarzado, también afecta el rendimiento general de HF, lo que hace que el enchapado en plata sea una opción confiable para mitigar las pérdidas comunes en los conectores.
El alambre trenzado de cobre plateado es resistente a la oxidación y ofrece una excelente estabilidad a largo plazo en condiciones ambientales típicas. Las inspecciones visuales periódicas pueden identificar desgaste físico o daños, pero el plateado en sí requiere un mantenimiento mínimo. Para aplicaciones en electrónica industrial aeroespacial, militar o de alta confiabilidad, la combinación de núcleo de cobre y superficie plateada proporciona un rendimiento HF sólido durante todo el ciclo de vida del producto. El manejo y enrutamiento adecuados de los ensamblajes garantizan un rendimiento constante en condiciones de vibración, ciclos térmicos o flexión.
Frecuencias superiores a 1 GHz: dé prioridad al cable trenzado o trenzado plateado para obtener pérdidas resistivas mínimas.
Aplicaciones sensibles a pérdidas de inserción: solicite informes de prueba del proveedor para pérdidas de inserción y pérdidas de devolución.
Entornos hostiles o carga térmica alta: asegúrese de que el revestimiento de plata sea estable hasta 200 °C o más.
Uso flexible o dinámico: verifique la adhesión del revestimiento y la flexibilidad mecánica en configuraciones torcidas o trenzadas.
Diseños sensibles al blindaje: considere la posibilidad de una trenza plateada para mejorar el blindaje de RF y reducir la diafonía.
Solicite una bobina de muestra con el correspondiente informe de pérdida de inserción.
Especifique el rango de frecuencia, la temperatura de funcionamiento y la geometría del cable.
Pregunte por las medidas de espesor del revestimiento, adherencia y rugosidad de la superficie.
Valide la pérdida de retorno, la estabilidad de fase y el análisis TDR/VNA en la banda de HF prevista.
Incluya recomendaciones para la compatibilidad de terminaciones y el diseño del conector.
El alambre trenzado de cobre plateado ofrece una solución práctica y de alto rendimiento para aplicaciones de señales de alta frecuencia, que van desde conjuntos de RF/microondas hasta electrónica aeroespacial y robótica. La combinación de un núcleo de cobre y una superficie plateada garantiza una baja pérdida de inserción, una impedancia constante, estabilidad térmica y confiabilidad a largo plazo. Meitong Conductivity Alloy Materials (Jishui County) Co., Ltd. ofrece soluciones de alambre trenzado y alambre trenzado de cobre recubierto de plata fabricados por expertos, diseñados para cumplir con los exigentes requisitos de HF. Contáctenos hoy para solicitar carretes de muestra, informes detallados de pérdida de inserción y orientación técnica para su próximo proyecto de RF.
