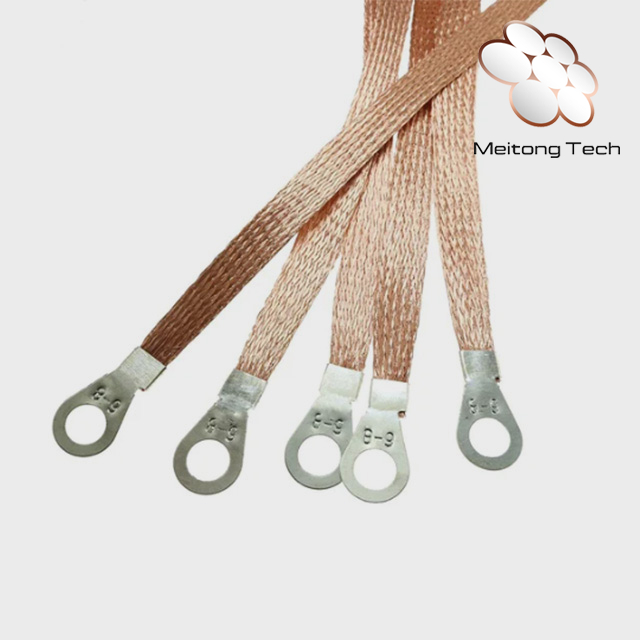

كيف تتعامل الأسلاك النحاسية المضفرة مع التأريض والاهتزاز في خزائن التحكم الصناعية؟

تحتوي خزائن التحكم الصناعية على بعض الأنظمة الأكثر أهمية في التصنيع الحديث. داخل هذه العبوات، تتطلب وحدات التحكم المنطقية الحساسة القابلة للبرمجة (PLCs) ومحركات التردد المتغير (VFDs) حماية قوية من الاهتزازات الميكانيكية الشديدة والضوضاء الكهربائية عالية التردد. لا تستطيع أسلاك التأريض الصلبة أو القياسية التقليدية أن تتحمل هذه الظروف الديناميكية مع مرور الوقت. إنهم معرضون بدرجة كبيرة لتصلب العمل والتعب المعدني، وغالبًا ما ينقطعون عند التقاطع النهائي. علاوة على ذلك، يقدم السلك الدائري القياسي حواجز عالية المقاومة عند الترددات العالية، مما يؤدي إلى أخطاء غير متوقعة في المعدات أو إخفاقات مكلفة في فحص الامتثال. يعد الابتعاد عن الأسلاك الصلبة أمرًا حيويًا للغاية بالنسبة للموثوقية الصناعية. الانتقال إلى المحدد تعمل إستراتيجية تأريض الأسلاك النحاسية المضفرة بشكل مباشر على تخفيف الأعطال الميكانيكية الناجمة عن الاهتزاز. إنه يوفر المسار الأساسي منخفض المقاومة المطلوب لتبديد ضوضاء EMI/RFI الفعال. في هذه المقالة، ستكتشف كيف تضمن هذه المواد المتخصصة استمرارية تشغيل النظام مع تلبية إرشادات السلامة الصارمة الخاصة بشركة NEC وUL دون عناء.

الوجبات السريعة الرئيسية

• المرونة الميكانيكية: يمتص الهيكل المنسوج لضفيرة النحاس الاهتزاز متعدد المحاور، مما يزيل نقاط الضغط الموضعية التي تسبب إجهاد الأسلاك الصلبة في الآلات النشطة.

• تبديد EMI/RFI الفائق: يعمل المظهر الجانبي المضفر المسطح على زيادة مساحة السطح إلى الحد الأقصى، مع الاستفادة من 'تأثير الجلد' لتوجيه الضوضاء عالية التردد بكفاءة من PLCs وVFDs إلى الأرض.

• ضمان الامتثال: يؤدي استخدام الأشرطة المضفرة ذات الحجم المناسب للأبواب والألواح الفرعية إلى تبسيط الامتثال للمعايير الصناعية الصارمة مثل متطلبات التأريض UL 508A وNEC.

• الاختيار الاستراتيجي للمواد: يؤدي تحديد جديلة النحاس المعلبة على النحاس العاري إلى تقليل مخاطر الأكسدة بشكل كبير في البيئات الصناعية القاسية أو عالية الرطوبة أو المعرضة كيميائيًا.

1. تقييم تكلفة أعطال التأريض في اللوحات عالية الاهتزاز

تتسبب حالات فشل التأريض في لوحات التحكم الصناعية في حدوث اضطرابات تشغيلية هائلة واستنزاف مالي مخفي. عندما تعتمد على الأسلاك الأرضية غير الكافية، تظهر قراءات المستشعر غير المنتظمة بسرعة كعرض أساسي. يسمح التأريض السيئ للضوضاء الكهربائية الضالة بالتسلل إلى دوائر القياس التناظرية الحساسة. يؤدي هذا التداخل إلى إخفاء بيانات الإشارة الفعلية، مما يؤدي إلى إرباك منطق PLC. ونتيجة لذلك، تواجه المنشآت أعطالًا غير مبررة في الماكينات، ومخاطر خطيرة على سلامة المشغل، وفترات توقف غير مخطط لها مزعجة للغاية. تتضاعف التأثيرات المالية بسرعة عندما يتوقف خط التعبئة والتغليف أو الختم عالي السرعة بالكامل بسبب اتصال أرضي واحد مكسور.

يحتوي السلك القياسي أو السلك الصلب على قيود مادية شديدة في هذه البيئات. تشرح فيزياء تصلب العمل سبب فشل الأسلاك التقليدية حتماً. يحدث التحميل الدوري المستمر بشكل طبيعي بالقرب من المحركات الثقيلة أو المكابس الميكانيكية أو الموصلات المغناطيسية الضخمة. ينتقل الاهتزاز مباشرة عبر إطار الماكينة وإلى داخل حاوية اللوحة. يؤدي الاهتزاز الميكانيكي المستمر إلى ثني السلك القياسي ذهابًا وإيابًا بشكل متكرر. بمرور الوقت، يتبلور هيكل حبيبات النحاس ويصبح هشًا للغاية. إنه ينكسر في النهاية عند وصلة العروة حيث يفقد السلك مرونته.

يجب عليك وضع معايير نجاح صارمة لتأريض اللوحة الحديثة. يجب أن يوفر حل التأريض الموثوق مقاومة كهربائية مستمرة ومنخفضة للغاية. وفي الوقت نفسه، يجب أن تحافظ على المرونة البدنية المطلقة على مدى دورة حياة متعددة السنوات. لا ينبغي عليك إجراء عمليات فحص صيانة متكررة ومتطفلة فقط للتحقق من الاستمرارية الأرضية الأساسية. عند تصميمها بشكل صحيح، تمتص الحلول المرنة الطاقة الحركية للآلة دون نقل هذا الضغط إلى نقاط النهاية، مما يضمن السلامة والأداء دون انقطاع.

2. فيزياء تأريض الأسلاك النحاسية المضفرة في البيئات الديناميكية

تحدد المرونة الميكانيكية الميزة الأساسية لاستراتيجية التأريض المضفر. يغير البناء المتشابك متعدد الخيوط بشكل أساسي كيفية عمل القوة الفيزيائية على الموصل المعدني. فهو يوزع الضغط الميكانيكي بالتساوي عبر مئات الأسلاك الدقيقة. لم يعد الإجهاد يتركز عند تقاطع طرفي جامد واحد. عندما تهتز الآلة بقوة، فإن الجديلة تتحرك ببساطة وتمتص الحركة. فهو ينثني بشكل غير ضار في اتجاهات متعددة في وقت واحد، متجاوزًا تمامًا آليات التعب المعدني التي تدمر الكابلات الصلبة.

يمثل تخفيف الضوضاء عالية التردد تحديًا كبيرًا آخر لمصنعي اللوحات الحديثة. تولد محركات التردد المتغير (VFDs) وتبديل مصادر الطاقة ضوضاء كهربائية هائلة. لا ينتقل تداخل EMI/RFI عبر مركز السلك. وبدلا من ذلك، فإنه ينتقل بدقة على السطح الخارجي للموصل. يطلق المهندسون على هذه الظاهرة اسم 'تأثير الجلد'. يوفر الحزام المنسوج المسطح نسبة أكبر بكثير من مساحة السطح إلى الحجم مقارنة بالكابلات القياسية السميكة المستديرة. هذا السطح الموسع بشكل كبير يقلل بشكل فعال من مقاومة التردد العالي. وبالتالي، يتم تصريف الضوضاء الكهربائية الضارة بسرعة وأمان بعيدًا عن الدوائر المنطقية الحساسة قبل أن تتسبب في تلف البيانات.

تسلط تطبيقات أبواب الضميمة الضوء على الضرورة المطلقة لهذه المكونات المرنة. تحتوي أبواب الخزانات الصناعية الثقيلة في كثير من الأحيان على شاشات كبيرة لواجهة الإنسان والآلة (HMI)، وأضواء المؤشر، والعديد من الأزرار الانضغاطية. يجب عليك ربط هذه الأجزاء الإلكترونية المتحركة بشكل آمن باللوحة الخلفية للحاوية الرئيسية. تتعامل الضفائر المرنة مع حركة التأرجح المستمرة دون عناء. إنها تحافظ على مسار أرضي غير منقطع ومنخفض المقاومة دون الانقطاع أو الالتقاط أو التدهور خلال آلاف دورات الفتح والإغلاق.

3. معايير التقييم: النحاس العاري مقابل جديلة النحاس المعلبة

يتطلب اختيار المادة الصحيحة لأشرطة التأريض الخاصة بك رسم خرائط دقيقة للميزات والنتائج. يختار المهندسون عمومًا بين خيارين أساسيين استنادًا إلى بيئة التثبيت المحددة. إن فهم الخصائص الكيميائية المميزة لكل نوع يمنع تدهور النظام المبكر.

يخدم السلك المضفر النحاسي العاري جيدًا بشكل استثنائي في البيئات الداخلية والجافة الخاضعة للرقابة. فكر في غرف الخوادم التي يتم التحكم في مناخها أو مساحات التصنيع النظيفة. إنه يوفر الحد الأقصى المطلق للتوصيل الأساسي المتاح. غالبًا ما يحدد المهندسون النحاس العاري عندما تكون إدارة كفاءة المواد الأولية أولوية وتظل الرطوبة المحيطة منخفضة باستمرار. ومع ذلك، يتفاعل النحاس العاري بقوة مع الرطوبة والأملاح المحمولة جواً والمواد الكيميائية الصناعية، مما يشكل طبقة خضراء تدمر الاستمرارية الكهربائية.

على العكس من ذلك، جديلة النحاس المعلبة ضرورية بشكل أساسي للقطاعات الصناعية القاسية. يجب عليك نشره في منشآت عالية الرطوبة أو تطبيقات بحرية أو بيئات عدوانية كيميائيًا مثل محطات معالجة مياه الصرف الصحي. يقوم المصنعون بتطبيق طلاء قصدير متخصص على كل خصلة على حدة قبل النسيج. هذا الطلاء الاستباقي يمنع الأكسدة تمامًا. وبدون ذلك، ستؤدي الأكسدة إلى زيادة المقاومة الكهربائية بسرعة وتقليل فعالية التأريض، مما يعرض اللوحة بأكملها للخطر.

يجب عليك تقييم عائد دورة الحياة على الاستثمار مقابل التكلفة الأولية. يحمل النحاس المعلب بطبيعة الحال علاوة مادية طفيفة. ومع ذلك، فإنه يبرر هذه التكلفة الأولية على الفور تقريبًا. فهو يقلل بشكل كبير من فترات الصيانة الإلزامية ويمنع استبدال الحزام قبل الأوان. يمكنك الحفاظ على رأس مال المنشأة من خلال تجنب فترات التوقف الشديدة المرتبطة بمطاردة الأعطال الأرضية المتقطعة.

اتبع منطق القائمة المختصرة الصارم للمشتريات الهندسية. قم دائمًا بتقييم الظروف البيئية المحددة أولاً، بحثًا عن الرطوبة أو الغازات المسببة للتآكل. بعد ذلك، احسب السعة المطلوبة للتأكد من أن الحزام يتعامل مع تيارات خطأ الدائرة القصيرة المحتملة. وأخيرًا، تحقق من الحد الأقصى لدرجة حرارة التشغيل المحيطة لضمان عدم تحلل المادة المحددة تحت الأحمال الحرارية الثقيلة.

مخطط مقارنة اختيار المواد

4. التنقل في معايير الامتثال والسلامة (NEC & UL 508A)

يفرض الامتثال بشكل صارم سلامة لوحة التحكم وبنية التصميم. تضع UL 508A متطلبات صارمة فيما يتعلق بربط وتأريض لوحات التحكم الصناعية. ينص المعيار على أن كل مكون معدني يمكن أن يتم تنشيطه عن طريق الخطأ يحتاج إلى مسار أرضي مستمر وموثوق. يتضمن ذلك الأبواب والألواح الفرعية وقضبان DIN وألواح الغدة. لا يترك المعيار أي مجال لممارسات الأسلاك الغامضة أو محاولات التأريض المرتجلة. إن عدم الالتزام بهذه القواعد يعرض المشغلين لمخاطر الصدمات المميتة أثناء حدوث خطأ.

تقوم السلطات ذات الاختصاص القضائي (AHJ) بإجراء عمليات تفتيش شاملة للمنشأة قبل بدء التشغيل. كثيرًا ما تفشل لوحات التحكم في فحوصات السلامة الروتينية هذه بسبب الرقابة. يظل الترابط غير الكافي للأبواب الخارجية والألواح الفرعية الداخلية سببًا رئيسيًا لانتهاكات العلامة الحمراء. يبحث المفتشون بنشاط عن وصلات قوية وغير منقوصة يمكنها التعامل مع تيارات الدائرة القصيرة الضخمة. يشير السلك القياسي المتهالك أو العروة القياسية المثبتة بشكل غير محكم إلى النظام بأكمله على الفور للرفض وإعادة العمل الإلزامية.

ونحن نوصي بشدة باعتماد نهج التطبيق الموجه نحو الأدلة. إن استخدام أحزمة جديلة نحاسية معتمدة ومُنتهية مسبقًا توفر للمفتشين دليلًا بصريًا لا يرقى إليه الشك. يمكنهم على الفور رؤية رابط محدد منخفض المقاومة مصمم خصيصًا للبيئات الديناميكية. تثبت الأشرطة المجعدة في المصنع الالتزام بالامتثال الفوري. تعمل هذه الإستراتيجية الاستباقية على تقليل تأخيرات التشغيل بشكل كبير، وتمنع إعادة العمل الكهربائي المكلف في اللحظة الأخيرة، وتضمن تشغيل المنشأة بدقة في الموعد المحدد.

5. حقائق التنفيذ والمخاطر وأفضل الممارسات

حتى أفضل مواد التأريض تفشل إذا تم تركيبها بشكل غير صحيح. يمكن أن تؤدي مخاطر الأجهزة وإنهاء الخدمة إلى إتلاف التصميم المتوافق بسهولة. يؤدي استخدام العروات القياسية خفيفة الوزن إلى إبطال المرونة الميكانيكية للضفيرة تمامًا. علاوة على ذلك، فإن طرق التجعيد غير الصحيحة تسحق خيوط النحاس الدقيقة، مما يخلق نقاط ضعف مخفية سوف تنكسر في النهاية. يجب عليك تحديد حلقات طرفية للخدمة الشاقة وعزم الدوران بشكل صحيح. تعمل هذه الحلقات المحددة على تأمين التوصيل الكهربائي بقوة دون الإضرار بنسيج السلك الرقيق الموجود أسفل التجعيد.

يتطلب التوجيه والتركيب تخطيطًا مكانيًا دقيقًا داخل الخزانة المزدحمة. اتبع أفضل ممارسات التثبيت المعمول بها لضمان الأداء الأمثل:

1. حافظي على أطوال الجديلة قصيرة ومستقيمة قدر الإمكان جسديًا. تحافظ المسارات الأقصر على أقل مقاومة ممكنة، وهو أمر بالغ الأهمية لتصريف الضوضاء عالية التردد بسرعة.

2. تجنب إدخال تجاعيد حادة أو طي الجديلة المسطحة فجأة. تؤدي التجاعيد الصلبة إلى نقاط ضغط ميكانيكية شديدة، مما يجبر الخيوط المنسوجة على التكسر تحت الاهتزاز.

3. اترك حلقة كاسحة لطيفة تربط الباب باللوحة الخلفية. تمنع الحلقة الحزام من التمدد عندما يتأرجح الباب الثقيل مفتوحًا بالكامل.

4. تأكد من أن سطح التزاوج الموجود في العلبة خالٍ تمامًا من الطلاء أو طبقة المسحوق أو الأنودة قبل تثبيت العروة لأسفل.

تشكل المعادن المتباينة تهديدًا خطيرًا وخفيًا في كثير من الأحيان لطول عمر اللوحة. أنت تخاطر بالتآكل الجلفاني الشديد إذا قمت بتركيبه عاريًا الأشرطة النحاسية المضفرة مباشرة إلى مواد اللوحة غير المتوافقة. عندما يلامس النحاس الألومنيوم أو الفولاذ المجلفن في بيئة رطبة، يحدث تأثير مدمر للبطارية. يتآكل المعدن فعليًا عند نقطة الاتصال، مما يؤدي إلى تدمير المسار الأرضي بهدوء. يجب عليك استخدام المعاجين الموصلة المناسبة المضادة للأكسدة، أو العروات المتخصصة ثنائية المعدن، أو غسالات النجمة القارضة. تخترق هذه المكونات أكاسيد السطح وتمنع تراكم المواد المسببة للتآكل من عزل الاتصال الأرضي بمرور الوقت.

خاتمة

تعد مراجعة استراتيجية التأريض الخاصة بك خطوة ضرورية لتحقيق مرونة التصنيع الحديثة. يمثل اختيار الأشرطة الأرضية المضفرة على الأسلاك الصلبة القياسية استثمارًا هندسيًا ذكيًا للغاية. فهو يضمن بشكل فعال موثوقية الماكينة، ويفرض الامتثال الصارم للسلامة، ويحافظ على سلامة الإشارة المهمة ضد التداخل المستمر عالي التردد. يمكنك التخلص من التعب الميكانيكي الذي يصيب الآلات الديناميكية.

اتخذ إجراءات فورية لتأمين البنية التحتية الخاصة بك. قم بمراجعة لوحات التحكم الحالية عالية الاهتزاز لتحديد أي أرضية سلكية صلبة متوترة أو متوترة. احسب السعة المطلوبة بالضبط لكل منطقة ضميمة محددة. وأخيرًا، استشر مورد التأريض المتخصص. سوف يساعدونك في تحديد العرض الدقيق، والطول، وأجهزة الإنهاء عالية التحمل المطلوبة للحفاظ على بناء اللوحة التالية الخاصة بك آمنة ومتوافقة وقابلة للتشغيل لسنوات.

التعليمات

س: لماذا لا يمكنني فقط استخدام السلك الأرضي القياسي الأخضر/الأصفر لباب الخزانة؟

ج: يلبي السلك القياسي الرموز الكهربائية الأساسية للأشياء الثابتة. ومع ذلك، أبواب مجلس الوزراء تتحرك بشكل متكرر. تؤدي عملية الفتح والإغلاق المتكررة إلى صلابة الأسلاك الصلبة والمجدولة. في نهاية المطاف، تنكسر تلك الخيوط الداخلية بالقرب من العروة. يؤدي هذا إلى خسارة مخفية للأرض، مما يعرض سلامة المشغل وموثوقية الماكينة للخطر.

س: هل يعمل السلك النحاسي المضفر بشكل أفضل لتأريض PLC؟

ج: نعم، إنه يعمل بشكل جيد للغاية ضد الضوضاء الكهربائية عالية التردد. تعتبر PLCs حساسة للغاية لـ EMI/RFI الناتجة عن محركات الأقراص القريبة. تنتقل الضوضاء على سطح الموصلات بسبب تأثير الجلد. تعمل المساحة السطحية المسطحة المنسوجة للضفيرة النحاسية على تصريف هذا التداخل بشكل أكثر فعالية من السلك الدائري القياسي.

س: كيف يمكنني تحديد حجم جديلة نحاسية للوحة التحكم الخاصة بي؟

ج: يجب عليك مطابقة تصنيف سعة الشريط المضفر مع أكبر جهاز حماية من التيار الزائد في تلك الدائرة المحددة. قم دائمًا بمراجعة جداول مواصفات الشركة المصنعة مع إرشادات التأريض الحالية لشركة NEC. تأكد من أن الحزام يتعامل مع تيارات الأعطال المحتملة بأمان دون ارتفاع درجة حرارة الاتصال أو تدهوره.
