كيفية تصميم الكابلات الروبوتية وكابلات الاستشعار باستخدام الأسلاك النحاسية المطلية بالفضة

يتطلب تصميم الكابلات للأذرع الآلية وأنظمة الاستشعار عالية الدقة دراسة متأنية للأداء الميكانيكي والكهربائي. بالنسبة للمهندسين والمتكاملين الذين يعملون في مجال الأتمتة الصناعية أو الروبوتات، يعد اختيار مادة الموصل المناسبة أمرًا بالغ الأهمية لتحقيق الموثوقية على المدى الطويل، وسلامة الإشارة، والاستقرار الحراري. يوفر السلك النحاسي المطلي بالفضة توازنًا مثاليًا بين التوصيل والمرونة والمتانة يعمل السلك الملتوي النحاسي المطلي بالفضة  على تحسين الأداء عالي التردد وقمع التداخل الكهرومغناطيسي. تقدم هذه المقالة من شركة Meitong Conductivity Alloy Materials (Jishui County) Co., Ltd. إرشادات تصميمية عملية للكابلات الآلية وكابلات الاستشعار، والتي تغطي الحياة المرنة والتسامح الحراري ومقاومة التلامس واعتبارات EMI واختيار العزل وأفضل ممارسات التثبيت.



المتطلبات الميكانيكية والكهربائية لقلوب الكابلات الآلية

Flex Life والإنشاءات المجدولة التي توازن بين التوصيل والمرونة

تعاني الكابلات الآلية من الحركة المستمرة والانحناء والالتواء، مما يجعل الحياة المرنة أحد أهم عوامل التصميم. تسمح إنشاءات الأسلاك المجدولة للموصلات بالانحناء بشكل متكرر دون أن تنكسر، وهو أمر ضروري للأذرع الآلية، أو خطوط التجميع الآلية، أو أحزمة الاستشعار التي تخضع لملايين الدورات. يجمع السلك النحاسي المطلي بالفضة بين الموصلية العالية للنحاس وطبقة سطحية فضية رقيقة تقاوم الأكسدة، مما يضمن أداءً ثابتًا مع مرور الوقت.

بالنسبة للتطبيقات الروبوتية، فكر في تكوينات متعددة الخيوط مع خيوط قياس دقيقة لتحسين المرونة دون التضحية بالموصلية. إن استخدام مجموعة من النوى المجدولة مع اتجاهات وضع متوازنة يقلل من الضغط الداخلي ويقلل من إجهاد الخيوط. يمكن أن يؤدي التواء العديد من نوى الأسلاك النحاسية الملتوية المطلية بالفضة إلى تعزيز المتانة الميكانيكية مع الحفاظ على الأداء الكهربائي الممتاز لخطوط الاستشعار التي تحمل إشارات عالية السرعة.

التسامح الحراري ومتى يتم تحديد المواصفات للتشغيل عند درجة حرارة 200 درجة مئوية+

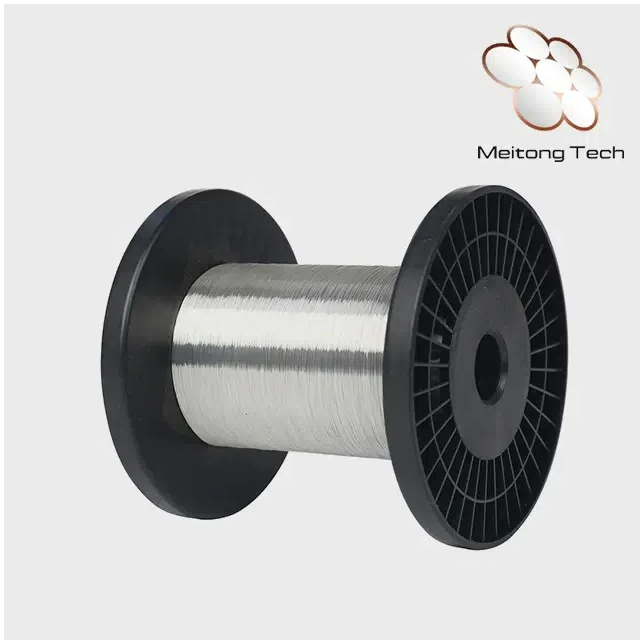

تعمل الروبوتات الصناعية غالبًا بالقرب من مصادر الحرارة أو في بيئات ذات درجات حرارة مرتفعة. يضمن اختيار موصل ذو تحمل حراري عالي تشغيلًا موثوقًا به حتى في ظل التعرض المستمر. يمكن للسلك النحاسي المجدول بالفضة أن يتحمل درجات حرارة تصل إلى 200 درجة مئوية، ويحافظ على التوصيلية ويمنع تدهور الطلاء.

عند تصميم الكابلات للمناطق ذات درجات الحرارة المرتفعة، قم بإقران الموصلات المطلية بالفضة مع العزل المقاوم للحرارة مثل PTFE أو FEP أو السيليكون. تحافظ هذه المواد على المرونة مع مقاومة الشيخوخة الحرارية، مما يوفر استقرارًا طويل الأمد لكل من الكابلات الآلية وكابلات الاستشعار.

استراتيجية مقاومة الاتصال والموصل للدورات المتكررة

تتطلب دورات الاتصال المتكررة في الأنظمة الروبوتية مقاومة اتصال منخفضة ومستقرة لمنع فقدان الإشارة أو انخفاض الطاقة. لا يقلل الطلاء الفضي على النحاس من أكسدة السطح فحسب، بل يضمن أيضًا التزاوج الموثوق به مع الموصلات على مدى آلاف الدورات.

عند تحديد الموصلات، اختر تلك المصممة للاتصالات منخفضة التآكل المتوافقة مع الأسطح المطلية بالفضة. حافظ على عزم الدوران والمحاذاة المتسقة أثناء التجميع لزيادة كفاءة الاتصال إلى أقصى حد. بالنسبة لإشارات الاستشعار عالية التردد، يعد الحفاظ على اتصال محكم أمرًا ضروريًا لتجنب الانعكاسات أو توهين الإشارة.



EMI/EMC وإشارات الاستشعار عالية التردد في أنظمة التشغيل الآلي

كيف تساعد الموصلات المطلية بالفضة في سلامة الإشارة في أسلاك الاستشعار والخطوط عالية السرعة

تعتمد الأتمتة الصناعية بشكل متزايد على شبكات الاستشعار وخطوط الاتصال عالية السرعة. يمكن أن يؤدي التداخل الكهرومغناطيسي (EMI) وتدهور الإشارة إلى الإضرار بالدقة، مما يؤدي إلى حدوث أخطاء في التحكم في الحركة أو الحصول على البيانات. يتفوق السلك النحاسي المطلي بالفضة في تقليل المقاومة ودعم النقل عالي التردد، وتقليل الخسائر والحفاظ على دقة الإشارة.

بالنسبة لأسلاك أجهزة الاستشعار وكابلات الاتصالات، فإن استخدام الموصلات المطلية بالفضة يضمن الحد الأدنى من اختلاف المعاوقة ويقلل من التعرض للتداخل الكهرومغناطيسي. وهذا مهم بشكل خاص في حزم الكابلات المعبأة بكثافة على الأذرع الآلية أو داخل خطوط الإنتاج الآلية.

اعتبارات التدريع والجديلة: الجمع بين النوى المطلية وخيارات الجديلة/السترة

حتى مع النوى المطلية بالفضة، يعد الحماية المناسبة أمرًا ضروريًا للتطبيقات الحساسة لـ EMI. يمكن دمج الدروع المضفرة أو الرقائق المعدنية مع الأسلاك النحاسية المطلية بالفضة لتوفير حماية قوية ضد التداخل المشع والمنفذ.

حدد تغطية الدرع وكثافة النسج بناءً على التعرض البيئي وتردد الإشارة. يحافظ إقران النوى المطلية مع السترات المحمية المرنة على مرونة الكابل مع توفير أداء EMC ثابت. في كابلات الاستشعار التي تنقل إشارات عالية التردد، يحافظ هذا المزيج على سلامة الإشارة عبر الحركة الديناميكية.



اختيار العزل والسترة والتجميع للاستخدام الصناعي القاسي

درجة الحرارة والمقاومة الكيميائية والتآكل: نصائح لإقران المواد

غالبًا ما تواجه الكابلات الآلية عوامل الزيت أو سائل التبريد أو التنظيف في البيئات الصناعية. يجب أن تكون المواد العازلة والسترات مقاومة للمواد الكيميائية والتآكل ودرجات الحرارة القصوى. تتضمن عمليات الاقتران الموصى بها ما يلي:

السيليكون أو FEP للتعرض لدرجات الحرارة العالية

PVC أو البولي يوريثين للمقاومة الكيميائية والمتانة الميكانيكية

طبقات هجينة لمتانة متعددة البيئات

ويضمن الجمع بين هذه المواد والموصلات المطلية بالفضة المتانة الميكانيكية دون التضحية بالأداء الكهربائي. يمنع الاختيار الدقيق للمواد تشقق العزل المبكر أو تآكل الغلاف أو تدهور الموصل.

تخفيف إجهاد الموصل وخيارات الغدة للحفاظ على الطلاء عند الإنهاء

غالبًا ما تكون النهايات هي أضعف نقطة في الكابلات الآلية المرنة. تعمل أجهزة تخفيف الضغط وحشوات الكابلات المناسبة على تقليل إجهاد الانحناء عند الموصلات، مما يحمي السطح المطلي بالفضة من التآكل الميكانيكي. بالنسبة لأدوات الاستشعار، تمنع الأحذية المرنة وأنظمة التثبيت الحركات الدقيقة التي قد تزيد من مقاومة التلامس بمرور الوقت.

صمم التجميع للحفاظ على نصف قطر الانحناء المستمر وتقليل مكامن الخلل الحادة. وهذا يحافظ على سلامة الطلاء، ويضمن التوصيل المتسق لكل من خطوط الطاقة والإشارة.



أفضل ممارسات التثبيت والاختبار والصيانة في تطبيقات الروبوتات

قواعد نصف القطر المنحني، واختبار الدورة، وما يجب قياسه أثناء اختبارات القبول

يعتمد أداء الكابل الآلي على التثبيت المناسب والاختبار الصارم. الحفاظ على نصف قطر الانحناء الموصى به يمنع إجهاد الموصل وكسر الجدائل. يجب أن تشمل اختبارات القبول ما يلي:

اختبار الدورة المرنة في ظل أنماط حركة واقعية

قياس مقاومة التلامس قبل وبعد الدورات

التحقق من سلامة الإشارة على خطوط الاستشعار

يعمل السلك النحاسي المطلي بالفضة بشكل مستمر في ظل المرونة المتكررة، ولكن التحقق من المتانة من خلال اختبار العالم الحقيقي يضمن التشغيل المتوقع.

قائمة فحص التفتيش في الموقع ومؤشرات الاستبدال

تعمل عمليات الفحص الروتينية على إطالة عمر الكابل ومنع التوقف غير المخطط له. تشمل نقاط التفتيش الرئيسية ما يلي:

الفحوصات البصرية لتكسير العزل أو التآكل

تآكل الموصل أو تغير لونه

تغييرات غير عادية في سلامة الإشارة أو انخفاض الطاقة

إن استبدال الكابلات قبل الفشل، وليس بعده، يحافظ على الدقة الروبوتية ويقلل من تكاليف الصيانة.



عينة من مقتطفات المواصفات وعناصر ضمان الجودة للموردين لمصممي الروبوتات

فقرة مواصفات جاهزة لللصق لطلب عرض الأسعار (الموصل، الطلاء، العزل، الحياة المرنة)

عند طلب عروض الأسعار، تضمن المواصفات المختصرة أن يفهم الموردون متطلباتك. مثال:

'كابل آلي مزود بسلك نحاسي مطلي بالفضة 28 AWG، قطر حبلا 0.1 ملم، مرن متواصل يصل إلى 5 ملايين دورة، تحمل حراري 200 درجة مئوية. العزل: FEP مع سترة خارجية من البولي يوريثين، تغطية درع EMI جديلة بنسبة 85%، مُصنف لإشارات الاستشعار عالية السرعة.'

ضمان الجودة للمورد وبيانات الاختبار المطلوبة (الدورات المرنة، مقاومة الاتصال بمرور الوقت)

للتحقق من الجودة، اطلب بيانات الاختبار بما في ذلك:

عدد الدورات المرنة المكتملة قبل زيادة المقاومة

قياسات مقاومة التلامس بعد التزاوج المتكرر للموصل

اختبارات نقل الإشارات عالية التردد

الشيخوخة الحرارية ونتائج التعرض الكيميائي

توفر شركة Meitong Conductivity Alloy Materials (Jishui County) Co., Ltd. تقارير اختبار كاملة للأسلاك النحاسية المطلية بالفضة، مما يضمن الثقة في تطبيقات الروبوتات وأجهزة الاستشعار على المدى الطويل.



خاتمة

وفي الختام، تصميم الكابلات الروبوتية وأجهزة الاستشعار مع يجمع السلك النحاسي المطلي بالفضة  بين المرونة الميكانيكية والثبات الحراري ومقاومة الاتصال المنخفضة وأداء EMI الفائق. إن إقران هذه الموصلات مع استراتيجيات العزل والحماية والإنهاء المناسبة يضمن موثوقية عالية في تطبيقات الأتمتة الصناعية والتطبيقات الآلية. بالنسبة للمهندسين الذين يبحثون عن كابلات متينة وعالية الأداء، توفر Meitong Conductivity Alloy Materials مجموعة واسعة من منتجات الأسلاك المطلية بالفضة والملتوية مع وثائق مفصلة لضمان الجودة. اتصل بنا لطلب عينة من بيانات الدورة المرنة أو قم بتنزيل مقتطفات مواصفات الكابلات الآلية الجاهزة للاستخدام لتسريع عملية التصميم الخاصة بك.
