L’aérospatiale, la fabrication de dispositifs médicaux et l’électronique haute fréquence fonctionnent dans des conditions extrêmement exigeantes. Les décisions d’achat dans ces secteurs comportent des enjeux élevés. Dans ces environnements, l’intégrité ininterrompue du signal et la résistance absolue à la corrosion restent non négociables. Même une dégradation mineure des matériaux entraîne des pannes catastrophiques du système.
Malheureusement, de nombreuses équipes s'appuient sur des inspections visuelles superficielles pour évaluer les matériaux. Les évaluations à l’œil nu ne peuvent pas détecter les incohérences microscopiques des placages. Ces défauts cachés conduisent inévitablement à des défaillances retardées sur le terrain. Ils perturbent l’effet cutané, provoquant une forte atténuation du signal haute fréquence. De plus, les revêtements compromis favorisent une oxydation prématurée dans les environnements scellés.
Les ingénieurs et les spécialistes des achats ont besoin d’un cadre objectif et reproductible. Ils doivent évaluer minutieusement les spécifications internes avant de s’engager auprès d’un fournisseur à long terme. Ce guide décrit les facteurs métallurgiques et mécaniques exacts que vous devez analyser. Nous explorerons la pureté du substrat, la concentricité du placage et des tests de conformité rigoureux. Vous apprendrez exactement comment valider correctement votre prochain achat de câbles.
La fiabilité du signal haute fréquence repose entièrement sur un contrôle strict de l’épaisseur et de la concentricité du placage d’argent.
La pureté du noyau de cuivre (par exemple, cuivre sans oxygène) dicte l'ouvrabilité mécanique et la conductivité de base avant l'application du placage.
La porosité microscopique et une mauvaise adhérence sont les principales causes de dégradation des fils, nécessitant une validation rigoureuse de la qualité de la surface.
Le partenariat avec un fabricant de fils conducteurs certifié qui adhère aux normes ASTM B298 atténue les risques de chaîne d'approvisionnement et de conformité à long terme.
L'âme de tout conducteur revêtu définit ses limites mécaniques ultimes. La qualité du métal de base dicte la façon dont le produit final se comporte sous contrainte thermique et physique. La plupart des applications haut de gamme reposent sur du cuivre sans oxygène (OFC) ou du cuivre à pas dur électrolytique (ETP). Vous ne pouvez pas masquer un noyau en cuivre de mauvaise qualité à l’aide d’une coque en argent de haute qualité.
L'OFC offre une pureté exceptionnelle, dépassant généralement 99,99 % de cuivre. Cette absence d'oxygène empêche la fragilisation par l'hydrogène lors du traitement à haute température. Le cuivre ETP offre une excellente conductivité de base mais contient des traces d'oxygène. Le choix entre eux dépend entièrement de votre environnement thermique. Lorsque les ingénieurs spécifient le mauvais substrat de base, le conducteur se dégrade rapidement. La pureté du cuivre établit la conductivité électrique de base avant même le début du processus de placage.

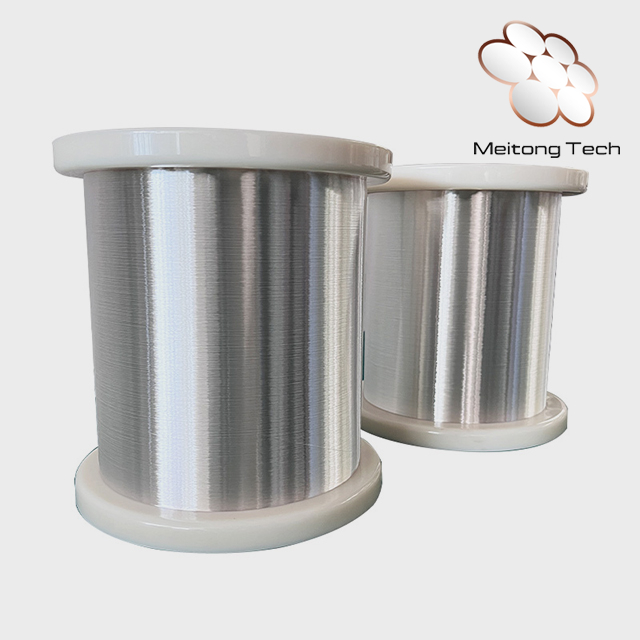

Les fabricants doivent étirer des tiges de cuivre épaisses jusqu'à des calibres extrêmement fins. Les impuretés à l’intérieur de la matrice de cuivre créent des points durs. Ces inclusions microscopiques entraînent des ruptures brutales lors du tréfilage fin. Les ruptures de fil fréquentes arrêtent les lignes de production et affectent gravement le rendement de production. De plus, un noyau de cuivre impur réduit la résistance à la traction finale. Lorsque les techniciens soumettent le fil fini à une tension mécanique, des défauts internes cachés provoquent une rupture inattendue.
La préparation du substrat est tout aussi importante que la pureté du matériau. Une surface de cuivre mal préparée provoque directement des défauts d’adhérence sur toute la ligne. Si des oxydes ou des huiles restent sur le cuivre brut, la couche d'argent ne peut pas former une liaison métallurgique adéquate. Une desquamation et des cloques se produiront quelle que soit la quantité d'argent que vous appliquez. Des étapes de gravure chimique et de nettoyage minutieuses restent essentielles pour garantir une intégrité de liaison durable.
Les ingénieurs doivent regarder au-delà du simple pourcentage d’argent en poids. Les applications hautes performances exigent une précision géométrique absolue sur toute la surface du conducteur. Un placage incohérent menace directement la durée de vie opérationnelle des assemblages électroniques avancés.
Les réalités de la transmission haute fréquence imposent des exigences techniques strictes. Dans des systèmes tels que les câbles coaxiaux en PTFE, les courants alternatifs ne circulent pas uniformément sur toute la section du conducteur. Au lieu de cela, les électrons se rassemblent le long du bord extérieur. Nous appelons ce phénomène l’effet peau. Parce que le courant se concentre sur la surface, la couche externe d’argent transporte la majorité du signal haute fréquence. Par conséquent, Le contrôle de l'épaisseur du placage d'argent devient essentiel pour maintenir l'intégrité du signal. Si la couche s'amincit, le signal pénètre dans le noyau de cuivre le moins conducteur, provoquant une atténuation massive.
De nombreux fournisseurs commercialisent leurs produits uniquement en fonction du poids total de l’argent. Cependant, la masse totale est une mesure imparfaite et trompeuse. Vous pouvez techniquement atteindre un poids d'argent de 4 % tout en laissant un côté du fil complètement nu. Une concentricité continue et uniforme sur toute la circonférence définit le vrai Fil de cuivre plaqué argent de qualité . Les ingénieurs ont besoin d'une épaisseur de placage égale en chaque point le long de l'axe de 360 degrés pour éviter une perte de signal localisée.
Atteindre une concentricité parfaite nécessite une immense discipline de fabrication. Plusieurs variables principales dictent la cohérence de l’épaisseur pendant la production :
Chimie du bain de galvanoplastie : L’équilibre exact entre le cyanure d’argent, le cyanure de potassium et les azurants exclusifs contrôle les taux de dépôt.
Régulation de tension : les microfluctuations du courant électrique créent des zones de placage inégales. Les redresseurs doivent maintenir une stabilité absolue.
Vitesse de ligne : La vitesse à laquelle le fil traverse le bain chimique détermine le temps d'exposition total. Des vitesses plus rapides nécessitent des courants plus élevés, ce qui augmente le risque de formation de nodules.
Lorsque les fournisseurs ne parviennent pas à surveiller ces trois variables simultanément, ils produisent des fils présentant de graves incohérences microscopiques.
La perfection des surfaces va bien au-delà de l’esthétique. La topographie microscopique du fil dicte sa résistance à la dégradation environnementale. Vous devez évaluer la résistance du revêtement à des manipulations mécaniques intenses.
La porosité agit comme un tueur silencieux dans les systèmes électriques. Les interstices microscopiques dans le placage exposent le noyau de cuivre sous-jacent à l’oxygène et à l’humidité. Cette exposition déclenche une réaction grave connue sous le nom de corrosion galvanique. L’argent et le cuivre possédant des potentiels électrochimiques différents, le cuivre agit comme une anode et se corrode rapidement. Cela crée une « peste rouge » ou oxyde cuivreux. La peste rouge ronge le conducteur, détruisant finalement la connexion. L'élimination de la porosité reste le seul moyen d'éviter cette dégradation chimique.
Le fil brut reste rarement parfaitement droit sur le terrain. Le traitement en aval soumet le conducteur à d'immenses contraintes mécaniques. Les étapes de fabrication comprennent le toronnage, le tressage serré et l'extrusion à haute pression. Impeccable La qualité de la surface du fil de cuivre plaqué argent empêche le revêtement de s'écailler lors d'un pliage à rayon serré. Si l'argent se sépare du cuivre lors du sertissage ou du routage, le noyau exposé devient un point de défaillance immédiat. Une bonne adhérence garantit que les métaux s’étirent et se plient comme une seule structure unifiée.
Les équipes d’approvisionnement interprètent souvent mal l’apparence de la surface. Des variations cosmétiques acceptables existent entre les lots. Par exemple, certains bains produisent un fini mat, tandis que d’autres donnent un fini brillant en fonction d’additifs chimiques spécifiques. Aucune des deux finitions n’implique en soi une mauvaise qualité. Cependant, les défauts structurels critiques doivent être rejetés. Il faut faire attention à :
Nodules : bosses rugueuses et surélevées d'un excès d'argent qui déchirent l'isolation.
Piqûres : Micro-cratères exposant le substrat de cuivre nu en dessous.
Cloquage : Bulles indiquant des gaz piégés et une adhérence métallurgique nulle.
Faire confiance aux allégations marketing d'un fournisseur entraîne de graves risques opérationnels. Vous devez exiger une documentation de test rigoureuse et standardisée pour chaque livraison. Les industries aérospatiale et médicale s’appuient sur des cadres spécifiques pour garantir la cohérence.
La norme de référence de l’industrie est la norme ASTM B298. Cette spécification régit les fils de cuivre souples ou recuits recouverts d'argent. Il normalise les attentes en matière de qualité à travers le monde. La norme classe les fils dans des classes spécifiques basées sur des pourcentages d'argent minimum. La classe A nécessite 1,25 % d'argent, la classe B exige 2,5 %, la classe C exige 4 % et la classe D exige 6,1 %. L'adhésion à la norme ASTM B298 garantit que le matériau répond aux exigences de base fondamentales en matière d'épaisseur et de pureté.
L’assurance qualité nécessite une approche de test à multiples facettes. Les installations réputées utilisent plusieurs méthodologies distinctes pour valider différentes propriétés physiques.
Méthode d'essai |
Fonction principale |
Défaut détecté |
|---|---|---|
Test de polysulfure de sodium |
Vérifie la continuité du placage sur toute la surface. |
Porosité microscopique et cuivre exposé. |
Test d'enveloppement (adhésion) |
Vérifie la force de liaison mécanique. |
Écaillage, fissuration ou pelage sous contrainte. |
Fluorescence des rayons X (XRF) |
Valide objectivement la profondeur exacte du revêtement. |
Épaisseur incohérente et mauvaise concentricité. |
Lors du test du polysulfure, les techniciens plongent le fil dans une solution réactive. Si du cuivre reste exposé à travers l’argent poreux, il devient immédiatement noir. Le test d'enroulement force le fil à s'enrouler étroitement autour d'un mandrin de son propre diamètre. Si l'argent s'écaille, le lot échoue. Enfin, XRF fournit des mesures d'épaisseur non destructives et très précises jusqu'au micro-pouce.
La cohérence d’une bobine à l’autre est vitale pour une fabrication à grande échelle. Vous devez souligner l’importance des rapports de tests documentés. Demandez un certificat d'analyse (CoA) pour chaque bobine. La traçabilité des lots garantit que vous pouvez isoler et rappeler des lots spécifiques si une anomalie rare survient des années plus tard.
La sélection du bon partenaire d’approvisionnement détermine votre succès à long terme. Les capacités de leurs installations sont directement liées à la fiabilité de vos produits finis. Un processus d’évaluation approfondi évite les perturbations coûteuses de la chaîne d’approvisionnement.
Effectuez toujours un audit approfondi des installations avant de signer un contrat. Regardez attentivement leur intégration verticale. Les installations effectuant le dessin en interne ainsi que le placage en interne offrent un contrôle de qualité bien supérieur. Lorsqu’un fournisseur sous-traite l’étape de placage, il perd la garde du matériau, ce qui introduit des risques de contamination massifs. De plus, vérifiez leurs contrôles environnementaux et leurs normes en matière de salles blanches. Assurez-vous qu'ils détiennent les certifications actives ISO 9001 et AS9100, prouvant que leurs processus répondent aux normes strictes de gestion de la qualité aérospatiale.
Évitez les fournisseurs qui poussent les stocks standard pour relever des défis d'ingénierie uniques. Évaluez leur capacité à personnaliser les pourcentages de placage en fonction de vos besoins spécifiques. Vous pourriez avoir besoin d'exactement 1,25 %, 2 %, 4 % ou 10 % d'argent en fonction de paramètres thermiques distincts ou d'objectifs de conductivité. Une installation compétente ajuste la chimie du bain et les vitesses des lignes pour fournir des solutions personnalisées plutôt que de vous obliger à accepter des compromis disponibles dans le commerce.
S'associer avec un Un fabricant de fils conducteurs certifié atténue l’immense risque lié à la chaîne d’approvisionnement. Des partenaires réputés fournissent des délais de livraison hautement prévisibles, protégeant ainsi vos calendriers de production. Ils proposent un approvisionnement transparent en matériaux, prouvant qu’ils n’utilisent pas de minéraux de conflit ni de déchets de cuivre dégradés. Plus important encore, les fabricants d’élite fournissent une assistance complète en matière d’analyse des pannes. Si un problème survient sur le terrain, ils s'associent à vous pour effectuer des examens métallurgiques et résoudre la cause profonde en collaboration.
La spécification de fils hautes performances oblige les ingénieurs à regarder bien au-delà des dimensions de base des fils et des étiquettes de prix initiales. La transmission fiable du signal et la durabilité à long terme dépendent fortement de l’uniformité de l’épaisseur microscopique et d’une préparation impeccable du substrat. Lorsque vous ignorez la concentricité ou la porosité, vous invitez une corrosion galvanique rapide et une perte de signal haute fréquence dans vos systèmes cruciaux.
Prenez des mesures concrètes pour protéger votre prochain cycle d’approvisionnement. Conseillez à vos équipes d’approvisionnement de demander à l’avance les données complètes des tests XRF et les résultats des tests de continuité du polysulfure de sodium. Ne vous fiez pas uniquement aux inspections visuelles. Demandez toujours des prototypes de bobines pour une validation interne et des tests mécaniques rigoureux avant de passer aux commandes de production en gros. En appliquant ces normes métallurgiques strictes, vous garantissez une performance ininterrompue sur le terrain.
R : Les signaux haute fréquence se propagent principalement le long de la surface extérieure d’un conducteur en raison de l’effet cutané. Un placage d'argent précis et uniforme garantit que le courant traverse la couche d'argent hautement conductrice. Si le placage est trop fin ou inégal, le signal pénètre dans le noyau de cuivre le moins conducteur, ce qui entraîne une grave atténuation du signal et une perte de données.
R : La peste rouge est une forme destructrice de corrosion galvanique qui crée de l’oxyde cuivreux. Cela se produit lorsque la porosité microscopique du placage d’argent expose le noyau de cuivre sous-jacent à l’humidité et à l’oxygène. Un fil de haute qualité évite cela en garantissant une continuité de placage impeccable et non poreuse, scellant complètement le cuivre à l'abri de l'exposition environnementale.
R : Les techniciens testent l’adhérence à l’aide de tests standard d’enroulement ou de pliage. Ils enroulent étroitement le fil fini autour d'un mandrin cylindrique qui correspond au diamètre du fil. Après l'emballage, ils examinent la surface extérieure sous grossissement. Si le revêtement d'argent se fissure, se décolle ou s'écaille du substrat en cuivre, le matériau échoue au test d'adhérence.
R : Non. La luminosité est simplement le résultat esthétique des azurants chimiques exclusifs ajoutés au bain de galvanoplastie. Une finition mate offre souvent une meilleure pureté élémentaire et une soudabilité supérieure. Vous devez juger de la qualité sur la base de mesures objectives telles que la concentricité de l'épaisseur et la porosité, plutôt que sur la brillance visuelle.
