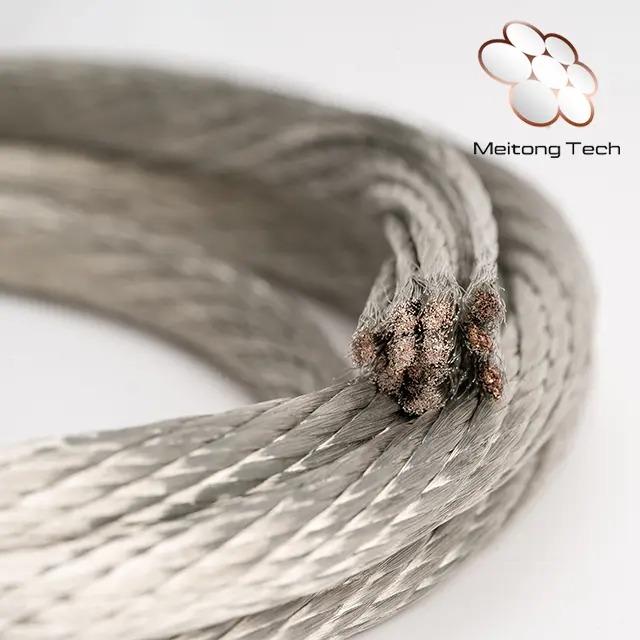

Le fil toronné en cuivre plaqué argent est un conducteur spécialisé qui combine la conductivité élevée du cuivre avec l'excellente résistance à la corrosion et la conductivité de surface de l'argent. Ce fil est composé de plusieurs brins de cuivre minces regroupés, chacun recouvert d'une fine couche d'argent. Le résultat est un conducteur électrique flexible et hautes performances largement utilisé dans les applications aérospatiales, militaires, médicales et haute fréquence.
Le placage d'argent améliore considérablement les performances du fil en augmentant sa conductivité de surface, ce qui est particulièrement précieux dans les applications impliquant une transmission de signaux radiofréquences (RF) ou à grande vitesse. De plus, la résistance naturelle de l'argent à l'oxydation et à la corrosion garantit une durée de vie plus longue que le cuivre nu ou les alternatives étamées.
Le toronnage du fil améliore sa flexibilité mécanique, le rendant plus adapté aux environnements dynamiques où les fils doivent être pliés, tordus ou acheminés dans des espaces restreints. Cependant, une préoccupation commune parmi les ingénieurs et les techniciens est de savoir si des flexions fréquentes dégraderont les fils toronnés en cuivre plaqué argent , affectant potentiellement les performances et la sécurité. Explorons cette question en profondeur.
Lorsqu’un fil métallique est soumis à des flexions répétées, il subit des contraintes mécaniques. Au fil du temps, ces contraintes peuvent entraîner une fatigue du métal , un processus par lequel la structure interne du métal s'affaiblit, provoquant des fissures, voire des cassures. Dans le cas des fils toronnés en cuivre plaqué argent , la préoccupation ne concerne pas seulement l'âme en cuivre mais également le placage d'argent qui recouvre chaque toron.
Cependant, les fils toronnés sont intrinsèquement plus résistants à la fatigue mécanique que les fils massifs. En effet, les brins individuels peuvent bouger légèrement les uns par rapport aux autres, répartissant ainsi la tension plus uniformément. Le fil toronné en cuivre plaqué argent bénéficie de cette caractéristique et est donc mieux adapté aux applications impliquant des mouvements ou des vibrations , telles que les bras robotiques, les dispositifs médicaux mobiles et les systèmes avioniques.
Cela dit, une flexion excessive ou brusque , en particulier en dessous du rayon de courbure minimum spécifié du fil, peut toujours dégrader la structure au fil du temps. Le placage d'argent peut développer des microfissures ou s'écailler, exposant le cuivre en dessous. Une fois exposé, le cuivre est plus sensible à l’oxydation, en particulier dans les environnements humides ou chimiquement actifs.
Le revêtement d'argent sur les brins de cuivre est généralement électrolytique, formant une forte liaison métallurgique. Cette liaison est cruciale car une mauvaise adhérence pourrait entraîner un délaminage , c'est-à-dire que le placage se décolle lorsque le fil est plié ou tordu.
Dans un bien fabriqué fil toronné en cuivre plaqué argent , le placage est suffisamment ductile pour s'adapter aux niveaux standard de flexion sans se fissurer. Cependant, lors de flexions répétées et agressives , notamment dans les boucles à faible rayon ou au niveau des points d'articulation fixes, des microfissures peuvent se former dans la couche d'argent . Ces microfissures peuvent ne pas affecter immédiatement la conductivité, mais elles peuvent devenir des sites d' intrusion d'humidité, de corrosion ou de points chauds thermiques..
De plus, toute brèche dans le placage expose le cuivre, qui peut ternir ou se corroder avec le temps. Même si cela n'entraîne pas toujours une panne immédiate, cela compromet la fiabilité à long terme, en particulier dans les environnements où une conductivité élevée et constante est essentielle.
Vous trouverez ci-dessous un tableau résumant les effets de différentes fréquences de courbure sur les fils toronnés en cuivre plaqué argent :
| Fréquence de courbure | Résultat typique | Action suggérée |
|---|---|---|
| Virages occasionnels | Pas de dégâts importants | Sûr sous un rayon de courbure approprié |
| Mouvement léger quotidien | Accumulation mineure de stress au fil du temps | Utilisez un serre-câble ou un routage flexible |
| Flexion brusque répétée | Risque de microfissuration et de délaminage du placage | Utilisez un rayon de courbure plus grand ; éviter les angles vifs |
| Flexion continue | Usure accélérée, exposition au cuivre, rupture potentielle | Envisagez des alternatives de fils à haute flexibilité |
Chaque type de fil a un rayon de courbure minimum , défini comme le plus petit rayon auquel on peut plier le fil sans compromettre son intégrité. Pour fil toronné en cuivre argenté , cette valeur minimale est déterminée par plusieurs facteurs :
Nombre et diamètre des brins
Calibre global des fils (AWG)
Épaisseur du placage d'argent
Matériau d'isolation (le cas échéant)
Dépasser cette limite en forçant une courbure plus serrée augmente la concentration des contraintes sur les brins extérieurs et sur le placage d'argent. Cela entraîne des dommages localisés , qui peuvent ne pas être visibles de l'extérieur mais peuvent provoquer des pannes intermittentes du signal ou une accumulation de chaleur en raison d'une résistance accrue.
Les fabricants recommandent souvent un rayon de courbure, généralement exprimé en multiple du diamètre extérieur du câble. Par exemple, un fil de 2 mm de diamètre peut avoir un rayon de courbure minimum de 10x, soit 20 mm. Le respect de ces directives est crucial pour maintenir les performances électriques et mécaniques du fil tout au long de sa durée de vie.
Même si la flexion reste dans les limites spécifiées, les conditions environnementales externes peuvent accélérer la dégradation. Les températures élevées réduisent l'élasticité du métal et augmentent le risque de formation de microfissures dans la couche d'argent. L'humidité et les atmosphères corrosives peuvent pénétrer dans les microfissures, oxydant le cuivre sous-jacent et réduisant encore davantage la conductivité.
Les vibrations , courantes dans les installations automobiles ou aérospatiales, agissent comme une micro-courbure continue dans le temps. Même si le fil ne bouge pas visiblement, les vibrations à haute fréquence le soumettent à des flexions de faible amplitude des milliers de fois par seconde. Dans ces cas, des versions spécialisées à haute flexibilité de fils toronnés en cuivre plaqué argent avec une construction renforcée peuvent être nécessaires.
Si votre demande implique ces facteurs de stress, envisagez des mesures de protection supplémentaires telles que :
Gaine thermorétractable
Bottes anti-traction
Acheminement dans des conduits de protection
Utilisation de boucles lâches pour réduire la tension
Il n’existe pas de numéro universel, car il dépend du rayon de courbure, de la fréquence, de la température et de la conception du fil. Cependant, les fils de haute qualité peuvent supporter des milliers de courbures modérées sans dégradation notable.
Oui. Les techniciens peuvent utiliser des tests de continuité, , des compteurs de résistance d'isolation ou une inspection microscopique des fissures du placage. Des méthodes plus avancées incluent les tests aux rayons X ou aux ultrasons.
Uniquement s'il est conçu pour des opérations à flexibilité élevée ou à flexibilité continue . Sinon, les mouvements fréquents du robot peuvent provoquer de la fatigue.
Le cuivre exposé peut s'oxyder, réduisant la conductivité et augmentant la résistance. Il peut également réagir avec des produits chimiques environnementaux, notamment des composés soufrés.
Oui. Les types d’isolation plus doux et plus élastiques comme le PTFE ou le silicone améliorent la flexibilité. Une isolation rigide peut annuler les avantages de l’échouage.
Le toron en cuivre argenté est un conducteur haute performance offrant d'excellentes caractéristiques électriques et une bonne flexibilité mécanique. Cependant, comme tout composant, il a ses limites. Même si une flexion occasionnelle ou modérée dans le rayon spécifié n'a pas d'impact significatif sur les performances, une flexion fréquente, brusque ou soumise à des contraintes élevées peut causer des dommages au fil du temps.
Pour garantir une durée de vie et des performances maximales :
Suivez les directives recommandées par le fabricant de rayon de courbure .
Évitez les boucles serrées ou les points de pincement.
Mettre en œuvre une décharge de traction et un routage de protection.
Tenez compte des facteurs environnementaux tels que les vibrations et la température.
Comprendre ces paramètres vous aide à prendre des décisions éclairées lors de la spécification ou de l'installation de fils toronnés en cuivre plaqué argent. Que vous câbliez un système satellite, un dispositif médical ou un contrôleur industriel, l'équilibre entre flexibilité et longévité est la clé d'une installation sûre et fiable.
