تواجه الهندسة الحديثة جدارًا ماديًا صعبًا. لا يمكن للكابلات النحاسية التقليدية أن تلبي في نفس الوقت متطلبات الوزن الخفيف، والموصلية العالية، والمتانة الميكانيكية التي تتطلبها السيارات الكهربائية (EVs) والروبوتات الديناميكية. بينما يسعى المهندسون لتحقيق نطاق أكبر وخفة حركة أكبر، تصبح طبيعة النحاس النقي الثقيلة والمعرضة للتعب بمثابة عنق الزجاجة. الصناعة تتجه نحو أسلاك رفيعة ثنائية المعدن وموصلات مركبة متقدمة. ولم تعد هذه المواد مجرد بدائل موفرة للتكاليف؛ إنها أدوات تمكين للأداء تفتح كثافة طاقة أعلى.
توضح هذه المقالة بالتفصيل الانتقال من الألومنيوم القياسي المغطى بالنحاس (CCA) إلى النوى المركبة متعددة الخيوط المتقدمة وتقنيات أنابيب النحاس والكربون النانوية (Cu-CNT). نستكشف كيف تقلل هذه المواد من الكتلة دون التضحية بالقدرة الحرجة. ستنتقل من الوعي البسيط إلى إطار تقييم منظم، مما يساعدك على اختيار بنية الموصلات المناسبة لتطبيقات الجيل التالي.
الوزن مقابل الموصلية: يمكن للموصلات المركبة أن توفر ما يصل إلى 28% زيادة في حجم الألومنيوم لنفس القطر، أو انخفاض كبير في الوزن دون التضحية بالسعة.
المرونة الميكانيكية: تعمل التصميمات المركبة متعددة الخيوط على حل مشكلات 'الهشاشة' الخاصة ببدائل الجيل الأول، مما يوفر مقاومة التعب البالغة الأهمية للروبوتات وأسلاك المركبات الكهربائية الديناميكية.
التكلفة الإجمالية للملكية تتجاوز السعر: على الرغم من أن التكاليف الأولية قد تكون أعلى بالنسبة للمركبات المتقدمة، إلا أن عائد الاستثمار يكون مدفوعًا بكفاءة الطاقة (خسائر أقل في الخط)، وانخفاض حجم المحرك ( أصغر بما يصل إلى 8 مرات )، والحماية من تقلبات سوق النحاس.
إن الصراع بين الوزن والأداء هو ما يحدد هندسة السيارات والروبوتات الحديثة. في الماضي، كان النحاس هو الخيار الافتراضي بسبب موصليته الممتازة. ومع ذلك، فإن كثافتها العالية تخلق عقوبة وزن طفيلية تتعارض بشكل مباشر مع أهداف الكفاءة.
هناك علاقة مباشرة لا يمكن إنكارها بين وزن مجموعة الأسلاك ونطاق السيارة الكهربائية (EV). يمكن أن يصل وزن حزام EV القياسي الفاخر إلى 60 كجم عند استخدام النحاس التقليدي. تتطلب هذه الكتلة المضافة المزيد من الطاقة للتحرك، مما يؤدي إلى استنزاف البطارية بشكل أسرع. تسعى الصناعة بقوة لاستبدال النحاس الثقيل في كابلات البطاريات ذات الجهد العالي (HV) ولفائف المحركات.
ومن خلال التحول إلى حلول مركبة أخف أو ثنائية المعدن، يمكن للمهندسين تقليل وزن الحزام بشكل كبير. يسمح هذا التخفيض في الوزن بنطاق ممتد أو، على العكس من ذلك، حزمة بطارية أصغر لنفس النطاق. إنه يغير المعادلة من 'كمية النحاس التي نحتاجها' إلى 'ما هو مقدار الأداء الذي يمكننا الحصول عليه لكل جرام.'
تواجه الروبوتات الصناعية تحديًا مختلفًا ولكنه بنفس القدر من الأهمية: فشل التعب. تؤدي الأذرع الآلية الديناميكية ملايين الدورات المتكررة. يتصلب النحاس النقي ويتشقق في النهاية تحت الثني والالتواء المستمر. وهذا يؤدي إلى التوقف والصيانة المكلفة.
تحل النوى المركبة هذه المشكلة عن طريق دمج عناصر القوة، مثل ألياف الكربون، مع طبقات موصلة. توفر هذه التصميمات مرونة ميكانيكية فائقة. إنها تتحمل قوى الانحناء والالتواء التي قد تؤدي إلى قطع سلك معدني نقي. بالنسبة للأتمتة عالية السرعة، فإن هذه الموثوقية ليست ترفا؛ إنها ضرورة تشغيلية.
تولد التطبيقات عالية الطاقة حرارة كبيرة. في محركات السيارات الكهربائية المدمجة أو المحركات ذات التحميل العالي، تعد الإدارة الحرارية عاملاً مقيدًا. غالبًا ما تتفوق الموصلات المركبة في البيئات ذات درجات الحرارة العالية.
النظر في معامل التمدد الحراري. تتمدد النوى الفولاذية في الكابلات المقواة التقليدية بشكل كبير تحت الحرارة، مما يتسبب في ترهل الخط أو الضغط الداخلي. ومع ذلك، تمتلك نوى ألياف الكربون معامل تمدد حراري أقل بكثير. تمنع هذه الخاصية تدهور الأداء حتى عندما يعمل الموصل في درجات حرارة عالية. إنه يضمن أن يحافظ الكابل على سلامته الهيكلية وخصائصه الكهربائية عند دفعه إلى الحد الأقصى.
لا يتم إنشاء جميع الموصلات البديلة على قدم المساواة. يقدم السوق مجموعة واسعة من التقنيات، كل منها يناسب قيودًا هندسية محددة. يعد فهم التمييز بين المعادن الثنائية القياسية والمركبات النانوية المتقدمة أمرًا حيويًا للمواصفات الصحيحة.

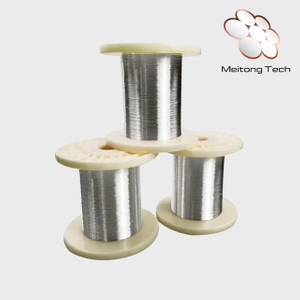

يمثل الألومنيوم المغطى بالنحاس (CCA) والفولاذ المغطى بالنحاس (CCS) النهاية الناضجة لهذا الطيف التكنولوجي. تربط هذه المواد طبقة نحاسية فوق قلب أخف أو أقوى.
إنها مناسبة بشكل أفضل لنقل الإشارات عالية التردد حيث يهيمن 'تأثير الجلد'. نظرًا لأن التيار عالي التردد ينتقل بشكل أساسي على طول السطح الخارجي، فإن الكسوة النحاسية تحمل الحمل بينما يقلل القلب من الوزن (الألومنيوم) أو يضيف قوة (الفولاذ). ومع ذلك، بالنسبة لأحمال طاقة التيار المستمر العالية، فإنها تواجه قيودًا. الموصلية الإجمالية للتيار المستمر أقل من النحاس النقي. علاوة على ذلك، يمكن أن يؤدي الإنهاء غير السليم إلى التآكل الجلفاني، وهو خطر سنناقشه لاحقًا.

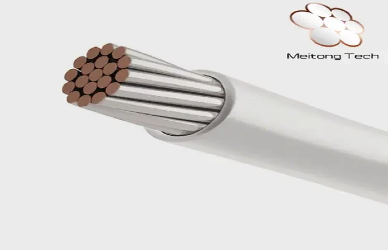

بالنسبة لنقل الطاقة عالي الأحمال الذي يتطلب المرونة، تتجه الصناعة نحو النوى المركبة متعددة الخيوط. غالبًا ما كانت التصميمات المركبة المبكرة تستخدم نواة واحدة صلبة. على الرغم من قوتها، إلا أنها كانت هشة ويصعب تركيبها دون كسر.
الحل هو اتجاه التصميم 'Black Metal'. يتضمن ذلك لف خيوط موصلة حول قلب مركب. إنه يحاكي خصائص التعامل مع الأسلاك التقليدية، مما يسمح لأطقم التركيب باستخدام التقنيات المألوفة. والأهم من ذلك أنه يعزز القوة الميكانيكية بشكل كبير. توفر هذه التصميمات متعددة الخيوط (التي يشار إليها غالبًا باسم ACCM) مقاومة الكلال اللازمة للتطبيقات الديناميكية مع الحفاظ على سعة عالية.
تكمن أحدث تكنولوجيا الموصلات في مركبات أنابيب النحاس والكربون النانوية (Cu-CNT). تستهدف هذه المواد اللفات الحركية من الجيل التالي والتصغير الشديد.
إن الإنجازات الصناعية الحديثة، مثل الغزل الكهربائي وطبقات الساندوتش، تسمح بالمحاذاة الدقيقة لأنابيب الكربون النانوية. هذه المحاذاة أمر بالغ الأهمية. إنه يخلق مسارًا للإلكترونات يقلل المقاومة إلى ما هو أبعد من الحدود النظرية للنحاس النقي. تُظهر بعض النماذج الأولية المتقدمة زيادة في السعة بنسبة 14% تقريبًا مقارنة بالنحاس النقي. تتيح هذه القدرة للمهندسين تصميم محركات أصغر حجمًا وأخف وزنًا وأكثر قوة.
ميزة |
معيار ثنائي المعدن (CCA) |
مركب متعدد الخيوط |
مركب نانوي من النحاس والCNT |
|---|---|---|---|
المنفعة الأساسية |
تخفيض التكلفة والوزن |
القوة والسعة |
كثافة الطاقة القصوى |
أفضل تطبيق |
إشارات HF، غير الحاملة |
الطاقة العالية، الروبوتات |
محركات المركبات الكهربائية، التصغير |
الموصلية |
60-65% إياكس |
عالية (تعتمد على التصميم) |
> 100% من إمكانات IACS |
المرونة |
معتدل |
عالي (مقاوم للتعب) |
عالي |
اختيار الحق يتطلب السلك الرفيع ثنائي المعدن أو الموصل المركب تحولًا في منطق الشراء. يجب عليك تقييم المواد بناءً على مقاييس أداء محددة بدلاً من مقارنات بسيطة لسعر المتر.
يستخدم المهندسون المعيار الدولي للنحاس الملدن (IACS) لقياس الموصلية. ومع ذلك، IACS وحده غير كافٍ للتطبيقات خفيفة الوزن. يجب عليك مقارنة تقييمات IACS بالكثافة لتحديد الموصلية النوعية.
قد يكون للسلك المركب موصلية مطلقة أقل من النحاس ولكنه موصلية نوعية أعلى بكثير. نصيحة القرار هنا هي حساب المقايضة. اسأل نفسك: هل يبرر توفير الوزن الزيادة الطفيفة في الحجم المطلوب لمطابقة سعة النحاس؟ في مجال الطيران والمركبات الكهربائية، تكون الإجابة دائمًا بنعم.
يحدد الهيكل الداخلي للسلك عمره الافتراضي. في التصميمات متعددة الخيوط، يمكن أن يحدث احتكاك داخلي بين الخيوط والقلب أثناء الثني. هذا التآكل يمكن أن يؤدي إلى تدهور السلك بمرور الوقت.
يجب عليك أيضًا تقييم 'تحمل الكسر'. تتطلب الهندسة الحديثة عوامل أمان عالية. يجب أن يحافظ الكابل المركب القوي على قدرته على التحمل حتى في حالة فشل نسبة مئوية من الخيوط الخارجية. يعد هذا التكرار أمرًا بالغ الأهمية للأنظمة الحيوية للسلامة في المركبات والآلات الصناعية.
غالبًا ما يكون الإنهاء تكلفة مخفية في اعتماد موصلات جديدة. لا يمكنك دائمًا استخدام أدوات تجعيد النحاس القياسية على الأسلاك المركبة أو ثنائية المعدن. قد يؤدي القيام بذلك إلى إتلاف القلب أو الفشل في كسر طبقة الأكسيد الموجودة على مكونات الألومنيوم.
غالبًا ما تتطلب الموصلات المتقدمة قوالب محددة، أو العروات ثنائية المعدن، أو حتى اللحام بالموجات فوق الصوتية لضمان إحكام إغلاق الغاز. وهذا يمنع مقاومة التلامس والأكسدة. تحقق دائمًا من الامتثال للمعايير مثل مواصفات ASTM B987 أو IEC. تضمن هذه المعايير أن تكون المادة منتجًا صناعيًا معتمدًا، وليست نموذجًا أوليًا تجريبيًا.
يمكن أن يكون سعر الملصق للموصلات المتقدمة خادعًا. يكشف التحليل الشامل للتكلفة الإجمالية للملكية عن القيمة الحقيقية لهذه المواد على مدار دورة حياة التطبيق.
من المهم الاعتراف بالعلاوة مقدمًا. غالبًا ما تكلف الأسلاك ثنائية المعدن والمركبة المتقدمة ما بين 2 إلى 2.5 مرة أكثر من الألومنيوم القياسي لكل متر في البداية. يمكن أن يؤدي ارتفاع النفقات الرأسمالية إلى ردع مديري المشتريات الذين ينظرون فقط إلى تكاليف قائمة مكونات الصنف المباشرة.
يتغير حساب عائد الاستثمار عندما تأخذ في الاعتبار الكفاءة. تعني خسائر الخط السفلي (خسائر I²R) هدر طاقة أقل كحرارة. بالنسبة للروبوتات عالية الاستخدام أو البنية التحتية لشحن المركبات الكهربائية، تتراكم مكاسب الكفاءة هذه بسرعة.
في العديد من السيناريوهات، يمكن أن يؤدي توفير الطاقة وحده إلى استرداد علاوة السعر خلال 12 إلى 24 شهرًا. بالنسبة للسيارات الكهربائية، تُترجم الكفاءة المتزايدة إلى تقييمات أفضل للنطاق، وهو ادعاء تسويقي عالي القيمة يبرر تكاليف المكونات.
غالبًا ما تأتي المدخرات الأكثر أهمية من مستوى النظام. يعمل السلك عالي الأداء على تمكين المحركات الأصغر حجمًا وهياكل الهيكل الأخف وزنًا. إذا كانت الكابلات أخف وزنا، يمكن أن يكون التعليق أخف وزنا. إذا كان المحرك أصغر بمقدار 8 مرات بسبب اللفات عالية الكثافة، فإن مساحة السيارة بأكملها تتقلص.
علاوة على ذلك، فإن استخدام المواد المركبة القائمة على الألومنيوم بمثابة استراتيجية تحوط. فهو يقلل من التعرض لتقلبات أسعار النحاس. ومع توقع نمو العجز في إمدادات النحاس حتى عام 2030، فإن تقليل الاعتماد على النحاس النقي يعد استراتيجية طويلة الأجل سليمة من الناحية المالية.
إن اعتماد تكنولوجيا الموصلات الجديدة لا يخلو من المخاطر. إن تحديد هذه المخاطر مبكرًا يسمح للفرق الهندسية بتنفيذ استراتيجيات تخفيف فعالة.
يؤدي توصيل المعادن المتباينة إلى إنشاء تأثير البطارية في وجود الشوارد الكهربائية (مثل الرطوبة أو ملح الطريق). إن توصيل سلك مصنوع من الألومنيوم مباشرة بطرف نحاسي دون حماية يؤدي إلى التآكل. وهذا يؤدي إلى زيادة المقاومة والفشل في نهاية المطاف.
التخفيف: حدد موصلات محكمة الغلق أو العروات ثنائية المعدن المثبتة مسبقًا. تمنع هذه المكونات دخول الرطوبة وتدير الانتقال بين المعادن داخليًا، مما يزيل خطر التآكل عند نقطة الاتصال.
يتم تدريب أطقم الخطوط وروبوتات التجميع على التعامل مع المعادن الصلبة. قد يعالجون الأسلاك المركبة بنفس القوة، مما يؤدي إلى كسور دقيقة في القلب المركب. قد لا تكون هذه الكسور مرئية على الفور ولكنها ستنتشر تحت الحمل.
التخفيف: يتطلب التنفيذ مراجعة أدلة التدريب. بالنسبة للخطوط الآلية، قم ببرمجة محددات نصف قطر الانحناء في مسارات الكابلات الآلية لمنع السلك من تجاوز الحد الأدنى لنصف قطر الانحناء.
لم ينضج جميع البائعين بشكل كامل عمليات التصنيع المركبة الخاصة بهم. يقوم البعض بالاستعانة بمصادر خارجية لإنتاج اللب المركب، مما قد يؤثر على مراقبة الجودة ومدة الإنتاج.
التخفيف: تقييم قدرة البائع بعمق. تفضل الموردين الذين يقومون بتصنيع النواة داخل الشركة أو الذين لديهم تكامل وثيق مع مورديهم الأساسيين. وهذا يضمن الجودة المتسقة وجداول التسليم الموثوقة.
عندما تكون مستعدًا لاختيار شريك لـ سلك رفيع ثنائي المعدن ، قم بتطبيق معايير صارمة على قائمتك المختصرة.
اطلب البيانات. هل يقدم المورد بيانات صالحة لاختبار التعب خاصة بتطبيقك؟ إذا كنت تقوم ببناء ذراع آلية، فأنت بحاجة إلى بيانات الالتواء، وليس فقط قوة الشد. تعد مقاييس الدورات حتى الفشل ضرورية للتنبؤ بعمر الخدمة.
قد لا تتناسب الحلول الجاهزة مع احتياجات الأداء العالي. ابحث عن القدرة على ضبط نسبة النواة إلى الموصل. قد تحتاج إلى طبقة موصلة أكثر سمكًا للحصول على سعة أعلى أو نواة أكثر سمكًا للحصول على قوة ميكانيكية أكبر. يمكن للمورد القادر أن يصمم هذه النسبة.
الخبرة مهمة. ابحث عن دراسات الحالة في قطاعات مماثلة. إن المورد الذي نجح في إعادة تأهيل خطوط النقل ذات الجهد العالي أو قام بتزويد مشغلات الفضاء الجوي يدرك المخاطر. تجربتهم تصبح شبكة الأمان الخاصة بك.
لقد تطورت الأسلاك الدقيقة ثنائية المعدن والموصلات المركبة من 'البدائل المتخصصة' إلى المكونات الأساسية. فهي المفتاح لكسر أسقف الأداء في المركبات الكهربائية والروبوتات. إن التحول بعيداً عن النحاس النقي لا يتعلق بالسعر فقط؛ يتعلق الأمر بالفيزياء.
ويتطلب التحول رؤية هندسية شاملة. يجب عليك استبدال الموصلية البسيطة بموصلية محددة - الأداء لكل جرام. ومن خلال تقييم المرونة الميكانيكية والفوائد الحرارية والتكلفة الإجمالية للملكية، يمكنك بناء أنظمة أخف وزنًا وأسرع وأكثر كفاءة.
ابدأ رحلتك بالتحقق التجريبي. اختبر هذه المواد على أنظمة فرعية غير مهمة، مثل أحزمة الاستشعار، قبل الانتقال إلى مجموعات نقل الحركة ذات الجهد العالي. ويضمن لك هذا النهج المُقاس الحصول على فوائد الابتكار مع إدارة المخاطر.
ج: يتم قياس الموصلية بالنسبة للمعيار الدولي للنحاس الملدن (IACS). عادةً ما يوفر الفولاذ المغطى بالنحاس (CCS) 10-15% من IACS، بينما يوفر الألومنيوم المغطى بالنحاس (CCA) 60-65% من IACS. ومع ذلك، في التطبيقات عالية التردد، يعني 'تأثير الجلد' تدفق التيار بشكل أساسي على الطبقة النحاسية الخارجية، مما يجعل أداء الأسلاك ثنائية المعدن متطابقًا تقريبًا مع النحاس النقي على الرغم من انخفاض تصنيف التوصيل للتيار المستمر.
ج: بشكل عام، لا. يمكن أن يؤدي استخدام الأدوات القياسية إلى سحق النواة المركبة أو الفشل في إنشاء رابطة كهربائية آمنة. يجب عليك استخدام قوالب محددة أو موصلات ثنائية المعدن مصممة لهذه المواد. وهي تضمن إحكام إغلاق الغاز، مما يمنع الأكسدة ويحافظ على السلامة الميكانيكية عند نقطة الاتصال.
ج: إن إعادة تدوير الأسلاك المركبة أكثر تعقيداً من إعادة تدوير المعدن النقي. يتطلب فصل الكسوة المعدنية عن المركب أو البوليمر معالجة متقدمة. ومع ذلك، فإن تقنيات الاستصلاح الناشئة آخذة في التحسن. على الرغم من أن الأساليب الجديدة ليست بسيطة مثل صهر النحاس، إلا أنها تجعل استعادة المواد القيمة من الموصلات المركبة أمرًا قابلاً للتطبيق بشكل متزايد.
ج: عادةً ما يكون للقلوب القياسية القائمة على الراتنج حدود تبلغ حوالي 160 درجة مئوية. ومع ذلك، يمكن للاختلافات عالية الأداء التي تستخدم البوليمرات المتقدمة أو مصفوفات الكربون أن تتحمل درجات حرارة تصل إلى 190 درجة مئوية أو أعلى. يعد هذا التحمل الحراري العالي أمرًا حيويًا لمحركات السيارات الكهربائية المدمجة حيث تشكل كثافة الحرارة عائقًا كبيرًا.
