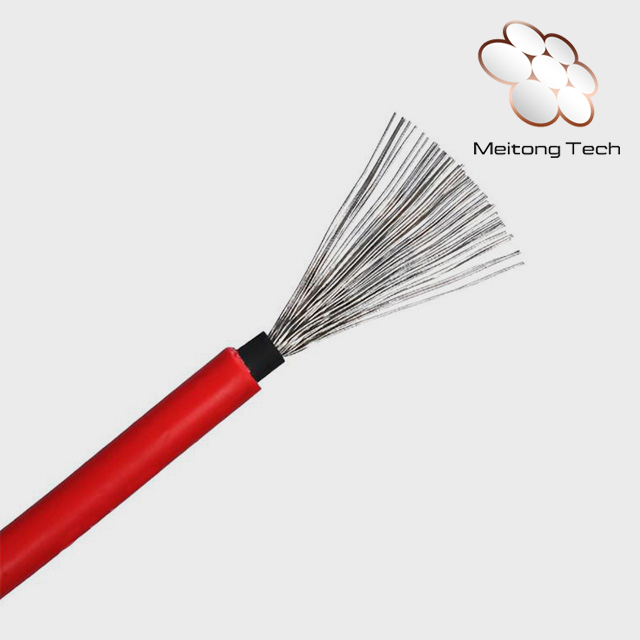

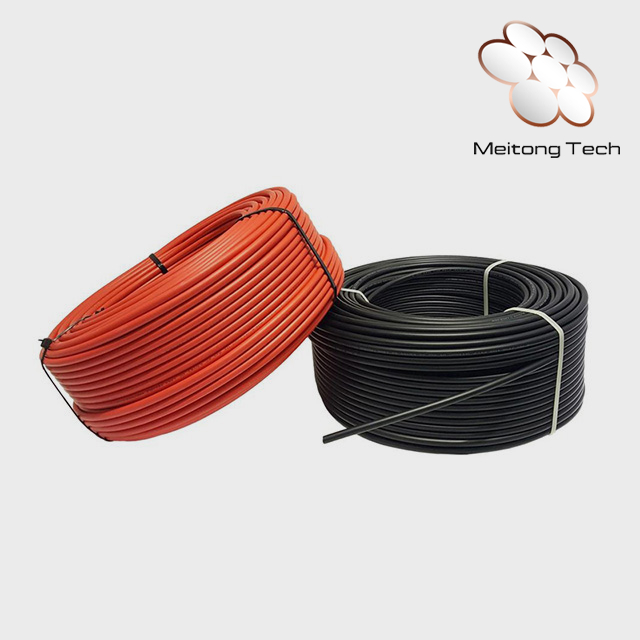

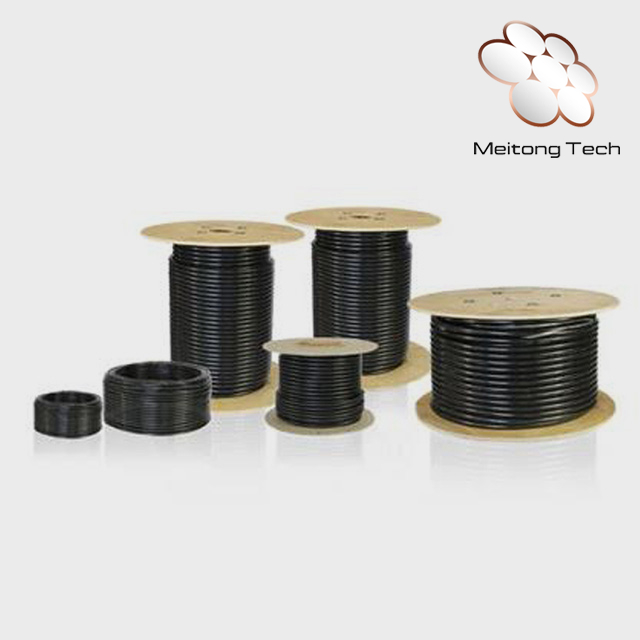

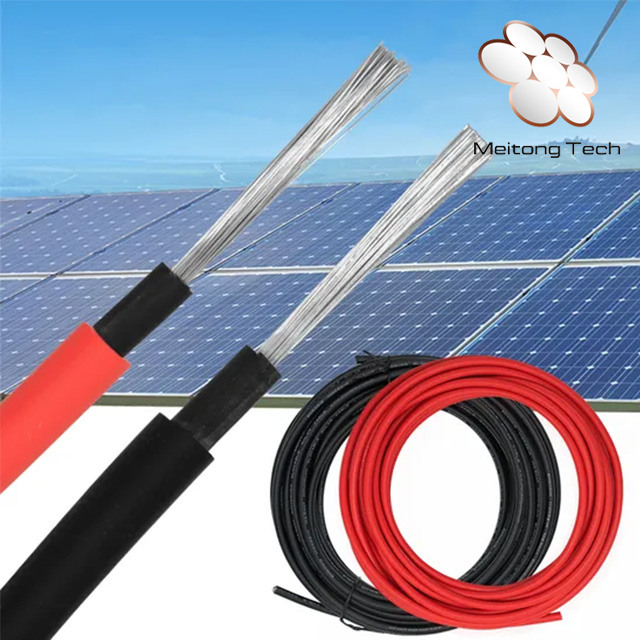

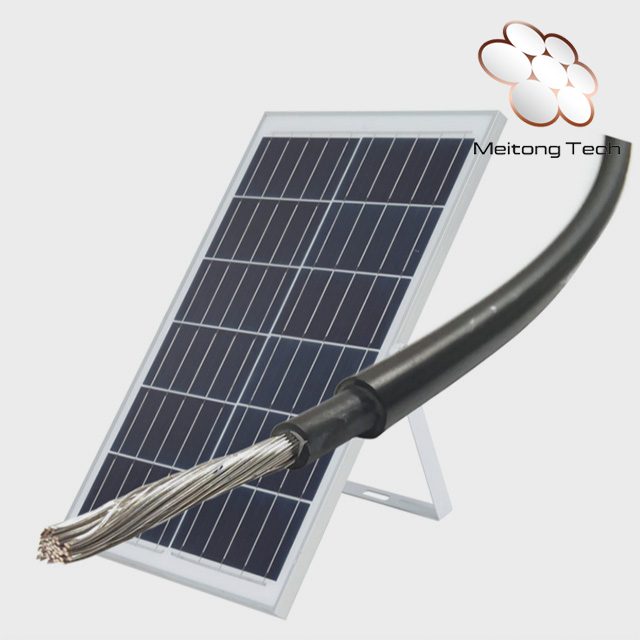

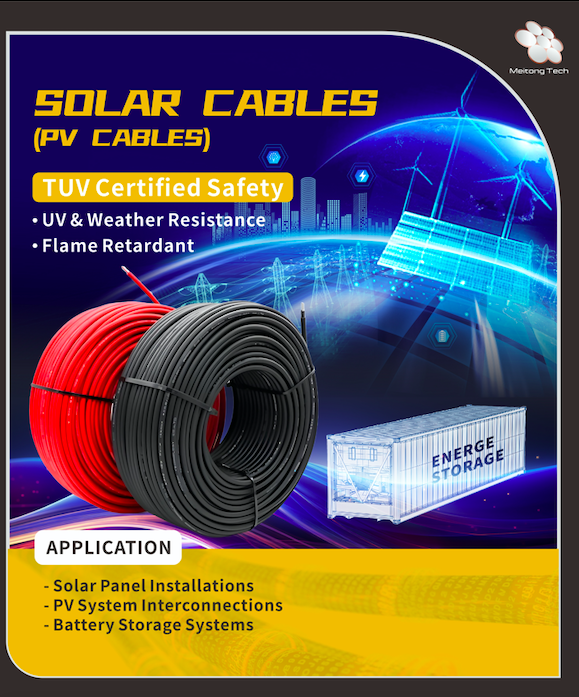

نحن نقدم كابلات الطاقة الشمسية عالية الأداء والكابلات النحاسية الأساسية لتوليد الطاقة الكهروضوئية. تم تصميم هذه الكابلات لتلبية المتطلبات الصارمة لأنظمة الطاقة الشمسية، مما يضمن نقل الطاقة بكفاءة وموثوقية.

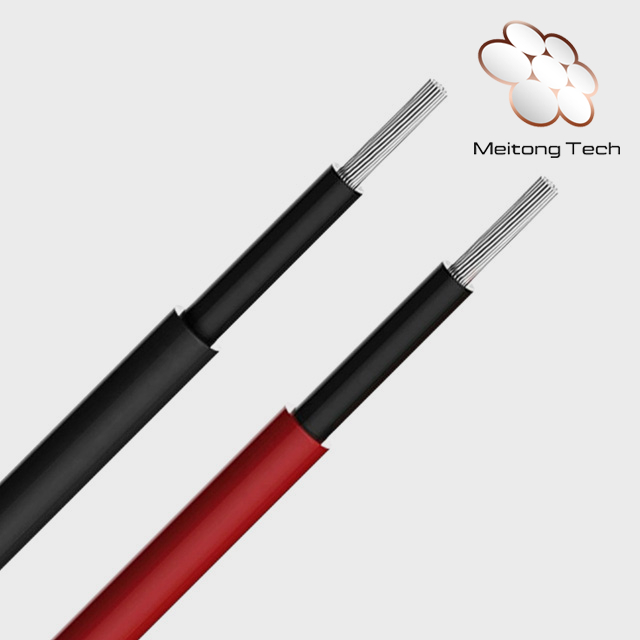

الموديلات: H1Z2Z2 - K وPV1 - F
H1Z2Z2 - K: الجهد المقنن AC: 0.6/1kV؛ التيار المستمر: 1.5 كيلو فولت، المقطع العرضي للموصل 2.5 - 240 مم⊃2؛. إنه عبارة عن كابل كهروضوئي شمسي معزول من مادة البولي أوليفين متصل بقلب نحاسي، يتوافق مع prEN 50618: 2014.
PV1 - F: الجهد المتردد AC: 0.6/1 كيلو فولت؛ التيار المباشر: 1.8 كيلو فولت، المقطع العرضي للموصل 2.5 - 35 مم⊃2؛، يفي بمعايير 2 Pfg 1169/08.2007.
المعايير العامة: يمكن أيضًا إنتاج الكابلات النحاسية الخاصة بنا وفقًا لمعيار UL 4703، مع أداء يلبي المتطلبات بالكامل.
الموديلات: PV/LH - F، AAPV1 - F، PV1500V - DC
المعايير: يتوافق مع 2PFG 2642/11.17، ويتوافق الأداء مع معيار Tü2PFG 2642/11.17 أو EN50618.
الاتصال بين وحدات الخلايا الشمسية.
الاتصال بين البطارية والعاكس.
الاتصال بين مجموعة البطارية ووحدة التحكم أو صندوق توصيل التيار المستمر.
يعادل الكابلات الضوئية المصنوعة من سبائك الألومنيوم في بعض جوانب الأداء، مما يضمن نقل الطاقة بشكل موثوق لأنظمة الطاقة الشمسية.
تتمتع بقدرات حمل تيار مختلفة بناءً على المقطع العرضي للموصل وطريقة التثبيت (التعرض للهواء، الوضع على السطح، التوصيل السطحي). على سبيل المثال، 2.5 مم⊃2؛ يتمتع الكابل النحاسي الأساسي بقدرة حمل تيار تبلغ 41 أمبير عند تعرضه للهواء (سلسلة PV1 - F/H1Z272 - K).
يقوم عامل تحويل انحراف درجة الحرارة بضبط القدرة الاستيعابية الحالية مع درجة الحرارة المحيطة. على سبيل المثال، عند 70 درجة مئوية، يكون عامل التحويل 0.91، مما يقلل من القدرة الاستيعابية للتيار الفعال.
عمر خدمة طويل (≥25 سنة) وأداء عالي التكلفة.
نطاق درجة الحرارة الواسع: درجة الحرارة المحيطة - 40 درجة مئوية - 90 درجة مئوية، أقصى درجة حرارة تشغيل للموصل 125 درجة مئوية، الحد الأقصى لدرجة حرارة التشغيل المحيطة للكابل 90 درجة مئوية، ودرجة حرارة الدائرة القصيرة المسموح بها 250 درجة مئوية خلال 5S.
الحد الأدنى لنصف قطر الانحناء هو 6 أضعاف قطر الكابل، مما يسهل عملية التركيب.
لديها أيضًا قدرات حمل تيارية تختلف باختلاف المقطع العرضي للموصل وطريقة التثبيت. على سبيل المثال، 4mm⊃2؛ يتمتع كابل سبائك الألومنيوم بقدرة حمل تيار تبلغ 43 أمبير عندما يتعرض قلب واحد للهواء.
نموذج |
الجهد المقنن |
المقطع العرضي للموصل |
اسم |
الرقم القياسي |
H1Z2Z2-ك |
التيار المتردد: 0.6/1 كيلو فولت؛ العاصمة: 1.5 كيلو فولت |
2.5-240 مم ⊃2؛ |
كابل الطاقة الشمسية الكهروضوئية المعزول بالبولي أوليفين ذو القلب النحاسي |
PREN 50618: 2014 |
PV1-F |
التيار المتردد: 0.6 / 1 كيلو فولت العاصمة: 1.8 كيلو فولت |
2.5-35 مم⊃2؛ |
2 صفحة 1169/08.2007 |
القسم (مم⊃2؛) |
(النحاس المعلب) نوع الموصل |
سمك العزل |
القطر الخارجي التقريبي |
90 درجة مئوية الحد الأدنى لمقاومة العزل MQ.km |
20 درجة مئوية أقصى مقاومة للموصل (Q2/كم) |
||
PV1-F |
H1Z272-ك |
PV1-F |
H1Z272-ك |
||||
2.5 |
5 |
0.6 |
0.7 |
5.5 |
5.9 |
0.69 |
8.21 |
4 |
5 |
0.6 |
0.7 |
6.2 |
6.6 |
0.58 |
5.09 |
6 |
5 |
0.6 |
0.7 |
6.8 |
7.2 |
0.5 |
3.39 |
10 |
5 |
0.7 |
0.8 |
7.9 |
8.3 |
0.42 |
1.95 |
16 |
5 |
0.7 |
0.8 |
9.2 |
9.6 |
0.34 |
1.24 |
25 |
5 |
0.7 |
1.0 |
11.2 |
11.7 |
0.34 |
0.795 |
35 |
5 |
0.7 |
1.0 |
12.2 |
13.6 |
0.29 |
0.565 |
القسم الاسمي (mm²) |
طريقة التثبيت (أ) |
||
التعرض للهواء |
وضع على السطح |
اتصال السطح |
|
1.5 |
30 |
29 |
24 |
2.5 |
41 |
39 |
33 |
4 |
55 |
52 |
44 |
6 |
70 |
67 |
57 |
القسم الاسمي (mm²) |
طريقة التثبيت (أ) |
||
التعرض للهواء |
وضع على السطح |
اتصال السطح |
|
10 |
98 |
93 |
79 |
16 |
132 |
125 |
107 |
25 |
176 |
167 |
142 |
35 |
218 |
207 |
176 |
درجة الحرارة المحيطة (°C) |
أقل من 60 |
70 |
80 |
90 |
100 |
110 |
عامل التحويل |
1.00 |
0.91 |
0.82 |
0.71 |
0.58 |
0.41 |
| نموذج | اسم | حالة التطبيق | |
| الكهروضوئية/LH-F | سبائك الألومنيوم الأساسية كابل الطاقة الشمسية الكهروضوئية | AA: 0.6/1KV تيار مستمر: أقل من 1.8KV |
|
| AAPV1-F | |||
| بف1500 فولت-تيار مستمر | |||
| القسم مم⊃2؛ | سمك العزل (مم) |
القطر الخارجي التقريبي (مم) |
الوزن المرجعي (كجم/كم) | أقصى مقاومة عند 20 درجة مئوية (Ω/كم) |
| 1.5 | 0.7 | 4.5 | 27 | 19.9 |
| 2.5 | 0.7 | 5.0 | 34 | 11.9 |
| 4 | 0.7 | 6.0 | 42 | 7.45 |
| 6 | 0.7 | 6.2 | 52 | 4.96 |
| 10 | 0.8 | 8.3 | 87 | 2.98 |
| 16 | 0.8 | 9.4 | 112 | 1.86 |
| 25 | 1.0 | 11.7 | 172 | 1.19 |
| 35 | 1.0 | 13.6 | 220 | 0.827 |
| 50 | 1.2 | 16.0 | 310 | 0.579 |
| 70 | 1.2 | 18.1 | 413 | 0.413 |
| 95 | 1.4 | 20.4 | 542 | 0.331 |
| 120 | 1.4 | 22.3 | 644 | 0.248 |
| 150 | 1.6 | 25.5 | 730 | 0.199 |
| 185 | 1.6 | 28.0 | 895 | 0.156 |
| 240 | 1.8 | 31.7 | 1015 | 0.124 |
| القسم الاسمي mm² |
طريقة التثبيت | ||
| كابل أساسي واحد معرض للهواء | كابل أساسي واحد موضوع على السطح | كابل أساسي واحد متصل بالسطح | |
| 1.5 | 24 | 23 | 19 |
| 2.5 | 32 | 32 | 26 |
| 4 | 43 | 41 | 35 |
| 6 | 55 | 53 | 45 |
| 10 | 77 | 73 | 62 |
| 16 | 104 | 99 | 85 |
| 25 | 139 | 132 | 112 |
| 35 | 172 | 164 | 139 |
| 50 | 225 | 214 | 182 |
| 70 | 261 | 248 | 211 |
| 95 | 336 | 319 | 272 |
| 120 | 407 | 387 | 330 |
| 150 | 462 | 439 | 374 |
| 185 | 514 | 488 | 416 |
| 240 | 616 | 585 | 499 |
| درجة الحرارة المحيطة (°C) | أقل من 60 | 70.0 | 80 | 90 | 100 | 110 | |
| عامل التحويل | 1.00 | 0.91 | 0.82 | 0.71 | 0.58 | 0.41 | |
