Câble solaire (câble PV)

Présentation du produit

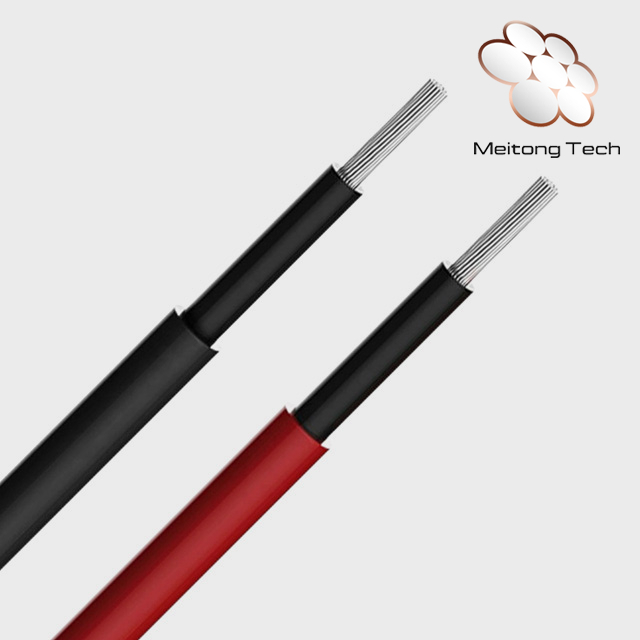

Nous proposons des câbles solaires et des câbles à âme en cuivre hautes performances pour la production d'énergie photovoltaïque. Ces câbles sont conçus pour répondre aux exigences rigoureuses des systèmes d'énergie solaire, garantissant une transmission d'énergie efficace et fiable.

Modèles et normes de produits

Câbles à noyau de cuivre

• Modèles : H1Z2Z2 - K et PV1 - F

• H1Z2Z2 - K : Tension nominale CA : 0,6/1 kV ; DC : 1,5 kV, section du conducteur 2,5 - 240 mm⊃2 ;. Il s'agit d'un câble solaire photovoltaïque isolé en polyoléfine réticulée à âme de cuivre, conforme à la norme prEN 50618 : 2014.

• PV1 - F : tension nominale AC : 0,6/1 kV ; CC : 1,8 kV, section du conducteur 2,5 - 35 mm⊃2 ;, conforme à la norme 2 Pfg 1169/08.2007.

• Normes générales : Nos câbles à âme de cuivre peuvent également être produits selon la norme UL 4703, avec des performances répondant pleinement aux exigences.




Câbles en alliage d'aluminium (flexibles) pour systèmes photovoltaïques

• Modèles : PV/LH - F, AAPV1 - F, PV1500V - DC

• Normes : Conforme à la norme 2PFG 2642/11.17 et les performances sont conformes à la norme Tü2PFG 2642/11.17 ou EN50618.

Domaine d'application

• Connexion entre les modules de cellules solaires.

• Connexion entre la batterie et l'onduleur.

• Connexion entre le groupe de batteries et le contrôleur ou la boîte de jonction DC.

Caractéristiques du produit

Câbles à noyau de cuivre

• Équivalent aux câbles photovoltaïques en alliage d'aluminium dans certains aspects de performances, garantissant une transmission d'énergie fiable pour les systèmes solaires.

• Avoir des capacités de transport de courant différentes en fonction de la section du conducteur et de la méthode d'installation (exposition à l'air, pose en surface, connexion en surface). Par exemple, un 2,5 mm⊃2 ; Le câble à âme en cuivre a une capacité de charge de courant de 41 A lorsqu'il est exposé à l'air (série PV1 - F/H1Z272 - K).

• Le facteur de conversion de l'écart de température ajuste la capacité de charge de courant en fonction de la température ambiante. Par exemple, à 70 ℃, le facteur de conversion est de 0,91, ce qui réduit la capacité de transport de courant effective.




Câbles en alliage d'aluminium

• Longue durée de vie (≥25 ans) et coût-performance élevé.

• Large plage de température : température ambiante - 40 ℃ - 90 ℃, température de fonctionnement maximale du conducteur 125 ℃, température ambiante de fonctionnement maximale du câble 90 ℃ et température de court-circuit autorisée 250 ℃ en 5 S.

• Le rayon de courbure minimum est 6 fois supérieur au diamètre du câble, ce qui facilite l'installation.

• Ils ont également des capacités de transport de courant variant selon la section du conducteur et la méthode d'installation. Par exemple, un 4mm⊃2 ; Le câble en alliage d'aluminium a une capacité de transport de courant de 43 A lorsqu'un seul conducteur est exposé à l'air.

Modèle de produit

Modèle	Tension nominale	Section du conducteur	Nom	Numéro standard
H1Z2Z2-K	CA : 0,6/1 kV ; C.C : 1,5 kV	2,5-240 mm⊃2 ;	Câble photovoltaïque solaire isolé en polyoléfine réticulée à noyau de cuivre	prEN 50618 : 2014
PV1-F	C.A. : 0,6/1kV C.C : 1,8 kV	2,5-35 mm⊃2 ;		2 Pfg 1169/08.2007

Spécifications du produit et paramètres techniques importants

Section（mm²）	(Cuivre étamé) Type de conducteur	Épaisseur de l'isolation		Diamètre extérieur approximatif		Résistance d'isolation minimale de 90°C MQ.km	Résistance maximale du conducteur de 20 °C (Q2/km)
		PV1-F	H1Z272-K	PV1-F	H1Z272-K
2.5	5	0.6	0.7	5.5	5.9	0.69	8.21
4	5	0.6	0.7	6.2	6.6	0.58	5.09
6	5	0.6	0.7	6.8	7.2	0.5	3.39
10	5	0.7	0.8	7.9	8.3	0.42	1.95
16	5	0.7	0.8	9.2	9.6	0.34	1.24
25	5	0.7	1.0	11.2	11.7	0.34	0.795
35	5	0.7	1.0	12.2	13.6	0.29	0.565

Capacité de charge actuelle

Section nominale（mm²）	Méthode d'installation (A)
	Exposition à l'air	Pose en surface	Connexion superficielle
1.5	30	29	24
2.5	41	39	33
4	55	52	44
6	70	67	57

Section nominale（mm²）	Méthode d'installation (A)
	Exposition à l'air	Pose en surface	Connexion superficielle
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176

Facteur de conversion de l'écart de température

Température ambiante （℃）	En dessous de 60	70	80	90	100	110
Facteur de conversion	1.00	0.91	0.82	0.71	0.58	0.41

Câbles en alliage d'aluminium (flexibles) pour système de production d'énergie photovoltaïque

Modèle de produit

Modèle	Nom	Conditions de candidature
PV/LH-F	Câble photovoltaïque solaire à noyau en alliage d'aluminium	AA : 0,6/1 KV CC : inférieur à 1,8 KV.
AAPV1-F
PV1500V-DC

Spécifications du produit et paramètres techniques importants

Section mm⊃2 ;	Épaisseur de l'isolation （mm）	Diamètre extérieur approximatif （mm）	Poids de référence (kg/km)	Résistance maximale à 20 ℃ (Ω/km)
1.5	0.7	4.5	27	19.9
2.5	0.7	5.0	34	11.9
4	0.7	6.0	42	7.45
6	0.7	6.2	52	4.96
10	0.8	8.3	87	2.98
16	0.8	9.4	112	1.86
25	1.0	11.7	172	1.19
35	1.0	13.6	220	0.827
50	1.2	16.0	310	0.579
70	1.2	18.1	413	0.413
95	1.4	20.4	542	0.331
120	1.4	22.3	644	0.248
150	1.6	25.5	730	0.199
185	1.6	28.0	895	0.156
240	1.8	31.7	1015	0.124

Capacité de charge actuelle

Section nominale mm⊃2 ;	Méthode d'installation
	Câble unipolaire exposé à l'air	Câble unipolaire posé en surface	câble unipolaire quelle surface est connectée
1.5	24	23	19
2.5	32	32	26
4	43	41	35
6	55	53	45
10	77	73	62
16	104	99	85
25	139	132	112
35	172	164	139
50	225	214	182
70	261	248	211
95	336	319	272
120	407	387	330
150	462	439	374
185	514	488	416
240	616	585	499

Facteur de conversion de l'écart de température

Température ambiante (℃)	En dessous de 60	70.0	80	90	100		110
Facteur de conversion	1.00	0.91	0.82	0.71	0.58		0.41
