Современная инженерия сталкивается с жесткой физической стеной. Традиционные медные кабели не могут одновременно удовлетворить требования к меньшему весу, более высокой проводимости и механической прочности, необходимые электромобилям (EV) и динамической робототехнике. Поскольку инженеры стремятся к большей дальности полета и маневренности, тяжелая, склонная к утомлению природа чистой меди становится узким местом. Отрасль смещается в сторону Биметаллическая тонкая проволока и усовершенствованные композитные проводники. Эти материалы больше не являются просто экономичными заменителями; они повышают производительность, открывая более высокую плотность мощности.
В этой статье подробно описан переход от стандартного алюминия с медным плакированием (CCA) к усовершенствованным многожильным композитным сердечникам и новым технологиям медно-углеродных нанотрубок (Cu-CNT). Мы исследуем, как эти материалы уменьшают массу, не жертвуя при этом критической токовой нагрузкой. Вы перейдете от простого понимания к структурированной системе оценки, которая поможет вам выбрать правильную архитектуру проводника для приложений следующего поколения.
Вес по сравнению с проводимостью. Композитные проводники могут обеспечить до 28% увеличение объема алюминия при том же диаметре или значительное снижение веса без ущерба для токовой нагрузки.
Механическая устойчивость: многожильные композитные конструкции решают проблемы «хрупкости» альтернатив раннего поколения, обеспечивая усталостную устойчивость, критически важную для робототехники и динамической проводки электромобилей.
Общая стоимость владения за пределами цены: хотя первоначальные затраты могут быть выше для современных композитов, окупаемость инвестиций обусловлена энергоэффективностью (более низкие потери в сети), уменьшенным объемом двигателя (до 8 раз меньше ) и защитой от волатильности рынка меди.
Конфликт между весом и производительностью определяет современное автомобилестроение и робототехнику. В прошлом медь была выбором по умолчанию из-за ее превосходной проводимости. Однако его высокая плотность приводит к паразитному увеличению веса, которое напрямую противоречит целям эффективности.
Существует прямая, неоспоримая корреляция между весом жгута проводов и запасом хода электромобиля (EV). Стандартная роскошная подвеска для электромобиля может весить более 60 килограммов при использовании традиционной меди. Эта добавленная масса требует больше энергии для движения, что приводит к более быстрому разряду батареи. Промышленность активно продвигает замену тяжелой меди в кабелях аккумуляторных батарей высокого напряжения (ВН) и обмотках двигателей.
Перейдя на более легкие композитные или биметаллические решения, инженеры могут значительно снизить вес подвески. Такое снижение веса позволяет увеличить дальность действия или, наоборот, уменьшить аккумуляторную батарею при той же дальности действия. Это меняет уравнение с «сколько меди нам нужно» на «какую производительность мы можем получить на грамм».
Промышленная робототехника сталкивается с другой, но не менее важной проблемой: усталостным разрушением. Динамические роботизированные руки выполняют миллионы повторяющихся циклов. Чистая медь затвердевает и со временем трескается при постоянном изгибе и кручении. Это приводит к дорогостоящим простоям и техническому обслуживанию.
Композитные сердечники решают эту проблему за счет объединения силовых элементов, таких как углеродное волокно, с проводящими слоями. Эти конструкции обладают превосходной механической устойчивостью. Они выдерживают изгибающие и скручивающие усилия, которые могут сломать чистую металлическую проволоку. Для высокоскоростной автоматизации такая надежность не является роскошью; это оперативная необходимость.
Мощные приложения выделяют значительное количество тепла. В компактных электродвигателях или приводах с высокой нагрузкой регулирование температуры является ограничивающим фактором. Композитные проводники часто превосходно работают в таких высокотемпературных средах.
Учитывайте коэффициент теплового расширения. Стальные сердечники традиционных армированных кабелей значительно расширяются при нагревании, что приводит к провисанию линии или внутреннему напряжению. Однако сердечники из углеродного волокна обладают гораздо меньшим коэффициентом теплового расширения. Это свойство предотвращает ухудшение характеристик даже при работе проводника при высоких температурах. Это гарантирует, что кабель сохраняет свою структурную целостность и электрические характеристики при максимальном использовании.
Не все альтернативные проводники одинаковы. Рынок предлагает спектр технологий, каждая из которых подходит для конкретных инженерных ограничений. Понимание разницы между стандартными биметаллами и усовершенствованными нанокомпозитами жизненно важно для правильной спецификации.

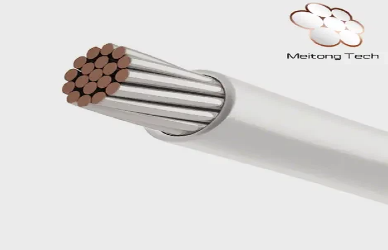

Алюминий, плакированный медью (CCA) и сталь, плакированная медью (CCS), представляют собой зрелую часть этого технологического спектра. Эти материалы связывают медный слой с более легким или прочным сердечником.
Лучше всего они подходят для передачи высокочастотного сигнала, где доминирует «скин-эффект». Поскольку высокочастотный ток распространяется в основном по внешней поверхности, медная оболочка несет нагрузку, в то время как сердечник уменьшает вес (алюминий) или увеличивает прочность (сталь). Однако при высоких нагрузках постоянного тока они сталкиваются с ограничениями. Их общая проводимость при постоянном токе ниже, чем у чистой меди. Кроме того, неправильное подключение может привести к гальванической коррозии, о риске, который мы обсудим позже.
Для передачи мощности при высоких нагрузках, требующей гибкости, отрасль переходит на многожильные композитные сердечники. В ранних композитных конструкциях часто использовалось одно жесткое ядро. Несмотря на свою прочность, они были хрупкими, и их было трудно установить без поломки.
Решением является тенденция дизайна «Черный металл». Это предполагает скручивание проводящих нитей вокруг композитного сердечника. Он имитирует характеристики обращения с традиционным проводом, позволяя монтажным бригадам использовать знакомые методы. Что еще более важно, это значительно повышает механическую прочность. Эти многожильные конструкции (часто называемые ACCM) обеспечивают необходимую устойчивость к усталости для динамических применений, сохраняя при этом высокую токовую нагрузку.
Передовые технологии проводников лежат в композитах медь-углеродные нанотрубки (Cu-CNT). Эти материалы предназначены для обмоток двигателей нового поколения и экстремальной миниатюризации.
Недавние производственные прорывы, такие как электропрядение и сэндвич-слои, позволяют точно выравнивать углеродные нанотрубки. Такое согласование имеет решающее значение. Он создает путь для электронов, который снижает сопротивление за теоретические пределы чистой меди. Некоторые усовершенствованные прототипы демонстрируют повышение токовой нагрузки примерно на 14% по сравнению с чистой медью. Эта возможность позволяет инженерам проектировать двигатели меньшего размера, легче и мощнее.
Особенность |
Стандартный биметалл (CCA) |
Многопрядный композит |
Нанокомпозит Cu-CNT |
|---|---|---|---|
Основная выгода |
Снижение стоимости и веса |
Прочность и пропускная способность |
Экстремальная плотность мощности |
Лучшее приложение |
ВЧ-сигналы, Ненесущий подшипник |
Высоковольтная мощность, робототехника |
Электродвигатели, миниатюризация |
Проводимость |
60-65% МАКО |
Высокий (зависит от конструкции) |
>100% потенциал IACS |
Гибкость |
Умеренный |
Высокий (устойчив к усталости) |
Высокий |
Выбор правильного Биметаллическая тонкая проволока или композитный проводник требуют изменения в логике закупок. Вы должны оценивать материалы на основе конкретных показателей производительности, а не простого сравнения цены за метр.
Инженеры используют Международный стандарт отожженной меди (IACS) для измерения проводимости. Однако одного лишь IACS недостаточно для облегченных приложений. Вы должны сравнить рейтинги IACS с плотностью, чтобы определить удельную проводимость.
Композитный провод может иметь более низкую абсолютную проводимость, чем медь, но значительно более высокую удельную проводимость. Совет по принятию решения здесь — рассчитать компромисс. Спросите себя: оправдывает ли экономия веса небольшое увеличение объема, необходимое для соответствия токовой нагрузке меди? В аэрокосмической отрасли и электромобилях ответ почти всегда положительный.
Внутренняя структура провода определяет срок его службы. В многожильных конструкциях при изгибе между прядями и сердечником может возникать внутреннее трение. Это истирание может со временем привести к разрушению провода.
Вы также должны оценить «устойчивость к поломкам». Современная техника требует высоких коэффициентов безопасности. Прочный композитный кабель должен сохранять свою несущую способность, даже если часть внешних жил выйдет из строя. Такое резервирование имеет решающее значение для критически важных для безопасности систем транспортных средств и промышленного оборудования.
Прекращение подключения часто является скрытой затратой при установке новых проводников. Не всегда можно использовать стандартные инструменты для обжима меди на композитных или биметаллических проводах. Это может повредить сердечник или не разрушить оксидный слой на алюминиевых компонентах.
Для современных проводников часто требуются специальные матрицы, биметаллические наконечники или даже ультразвуковая сварка для обеспечения газонепроницаемого уплотнения. Это предотвращает контактное сопротивление и окисление. Всегда проверяйте соответствие таким стандартам, как ASTM B987 или спецификациям IEC. Эти стандарты гарантируют, что материал является проверенным промышленным продуктом, а не экспериментальным прототипом.
Цена на современные проводники может быть обманчивой. Комплексный анализ совокупной стоимости владения показывает истинную ценность этих материалов на протяжении всего жизненного цикла приложения.
Важно признать премию заранее. Усовершенствованные биметаллические и композитные провода часто изначально стоят в 2–2,5 раза дороже, чем стандартные алюминиевые за метр. Более высокие капитальные затраты могут отпугнуть менеджеров по закупкам, которые обращают внимание только на непосредственные затраты на спецификацию.
Расчет рентабельности инвестиций меняется, если вы учитываете эффективность. Более низкие потери в линии (потери I²R) означают, что меньше энергии тратится в виде тепла. Для высокозагруженной робототехники или инфраструктуры зарядки электромобилей этот прирост эффективности быстро накапливается.
Во многих сценариях только экономия энергии может компенсировать ценовую надбавку в течение 12–24 месяцев. Для электромобиля повышенная эффективность означает лучший запас хода, что является ценным маркетинговым заявлением, оправдывающим затраты на компоненты.
Самая значительная экономия часто достигается на системном уровне. Высокопроизводительный провод позволяет использовать двигатели меньшего размера и более легкие конструкции шасси. Если кабель легче, подвеска может быть легче. Если двигатель в 8 раз меньше из-за обмоток высокой плотности, вся занимаемая площадь автомобиля уменьшается.
Кроме того, использование композитов на основе алюминия действует как стратегия хеджирования. Это снижает подверженность волатильности цен на медь. Учитывая, что дефицит поставок меди, по прогнозам, будет расти до 2030 года, снижение зависимости от чистой меди является финансово обоснованной долгосрочной стратегией.
Внедрение новой технологии проводников сопряжено с риском. Раннее выявление этих рисков позволяет инженерным группам реализовать эффективные стратегии их смягчения.
Соединение разнородных металлов создает эффект батареи в присутствии электролитов (например, влаги или дорожной соли). Подключение провода на основе алюминия непосредственно к медной клемме без защиты может привести к коррозии. Это приводит к увеличению сопротивления и возможному отказу.
Смягчение: укажите герметичные разъемы или предварительно установленные биметаллические наконечники. Эти компоненты предотвращают проникновение влаги и регулируют переход между металлами внутри, устраняя риск коррозии в точке соединения.
Линейные бригады и сборочные роботы обучены работе с твердым металлом. Они могут воздействовать на композитную проволоку с одинаковой силой, что приводит к микротрещинам в композитном сердечнике. Эти переломы могут быть незаметны сразу, но под нагрузкой они будут распространяться.
Смягчение: реализация требует пересмотренных учебных пособий. Для автоматизированных линий запрограммируйте ограничители радиуса изгиба на роботизированных кабельных трассах, чтобы предотвратить превышение минимального радиуса изгиба провода.
Не все поставщики полностью отработали свои процессы производства композитов. Некоторые передают производство композитного сердечника на аутсорсинг, что может повлиять на контроль качества и время выполнения заказа.
Смягчение: тщательно оцените возможности поставщика. Отдавайте предпочтение поставщикам, которые производят ядро самостоятельно или имеют тесную интеграцию со своими основными поставщиками. Это обеспечивает стабильное качество и надежные графики поставок.
Когда вы будете готовы выбрать партнера для Биметаллическая тонкая проволока . При составлении списка применяйте строгие критерии.
Запросите данные. Предоставляет ли поставщик действительные данные испытаний на усталость, специфичные для вашего применения? Если вы создаете роботизированную руку, вам нужны данные о скручивании, а не только о прочности на растяжение. Показатели цикла до отказа необходимы для прогнозирования срока службы.
Готовые решения могут не соответствовать требованиям высокой производительности. Ищите возможность регулировать соотношение жилы и проводников. Вам может потребоваться более толстый проводящий слой для большей токовой нагрузки или более толстая сердцевина для большей механической прочности. Опытный поставщик может адаптировать это соотношение.
Опыт имеет значение. Поищите примеры из схожих отраслей. Поставщик, который успешно модернизировал высоковольтные линии электропередачи или поставил приводы для аэрокосмической отрасли, понимает ставки. Их опыт станет вашей страховкой.
Биметаллические тонкие провода и композитные проводники превратились из «нишевых альтернатив» незаменимым компонентам. Они являются ключом к преодолению потолка производительности в электромобилях и робототехнике. Отказ от чистой меди касается не только цены; речь идет о физике.
Переход требует целостного инженерного подхода. Вы должны обменять простую проводимость на конкретную проводимость — производительность на грамм. Оценив механическую устойчивость, тепловые преимущества и общую стоимость владения, вы можете создавать системы, которые будут легче, быстрее и эффективнее.
Начните свое путешествие с пилотной проверки. Прежде чем переходить на высоковольтные силовые агрегаты, протестируйте эти материалы на некритических подсистемах, таких как жгуты датчиков. Такой взвешенный подход гарантирует, что вы сможете воспользоваться преимуществами инноваций и одновременно управлять рисками.
A: Проводимость измеряется по Международному стандарту отожженной меди (IACS). Сталь с медным плакированием (CCS) обычно обеспечивает 10-15% IACS, а алюминий с медным плакированием (CCA) обеспечивает 60-65% IACS. Однако в высокочастотных приложениях «скин-эффект» означает, что ток течет в основном по внешнему медному слою, в результате чего биметаллические провода работают почти так же, как чистая медь, несмотря на более низкую проводимость при постоянном токе.
О: В целом нет. Использование стандартных инструментов может привести к разрушению композитного сердечника или невозможности создания надежного электрического соединения. Вы должны использовать специальные матрицы или биметаллические соединители, предназначенные для этих материалов. Они обеспечивают газонепроницаемое уплотнение, предотвращая окисление и сохраняя механическую целостность в точке соединения.
Ответ: Переработка композитных проводов более сложна, чем переработка чистого металла. Отделение металлической оболочки от композитного или полимерного сердечника требует сложной обработки. Однако новые технологии рекультивации совершенствуются. Хотя новые методы не так просты, как плавление меди, они делают извлечение ценных материалов из композитных проводников все более эффективным.
Ответ: Стандартные сердечники на основе смолы обычно имеют пределы температуры около 160°C. Однако высокопроизводительные варианты с использованием современных полимеров или углеродных матриц могут выдерживать температуры 190°C и выше. Такая высокая термическая устойчивость жизненно важна для компактных электродвигателей, где плотность тепла является существенным ограничением.
