Сети высокочастотных базовых станций, включая современные сети 4G LTE и 5G, работают с минимальным запасом на ухудшение сигнала. Этот невероятно жесткий допуск делает выбор отдельных компонентов соединительного кабеля критически важным для общей целостности системы. Перемычки служат жизненно важными мостами, соединяющими основные фидерные линии с антеннами или удаленными радиоголовками (RRH). Внутри этих компонентов внутренний проводник действует как основная переменная, определяющая такие важные показатели, как вносимые потери, пассивная интермодуляция (PIM) и механическая долговечность.
Инженеры должны тщательно взвешивать эти переменные во время проектирования сети, чтобы обеспечить оптимальное качество передачи. Различные металлы и геометрии радикально по-разному ведут себя при физических нагрузках и электромагнитных воздействиях. Точная оценка Материал и конструкция проводника радиочастотного перемычки необходимы для обеспечения баланса между электрической эффективностью и механическими особенностями установки на вышке. Вы узнаете, как выбор материала влияет на степень затухания и почему определенные конструкции проводов продолжают доминировать в современных конструкциях сотовых станций.
Материал и геометрия проводника строго определяют степень затухания и гибкость соединительного кабеля.
Высокочастотные приложения в значительной степени полагаются на «скин-эффект», что делает покрытие поверхности более важным, чем объем материала сердцевины.
Сплошные проводники обеспечивают минимальные потери, но создают риски при установке; Многожильные проводники обеспечивают необходимую гибкость для плотной прокладки.
Посеребренный медный многожильный провод представляет собой оптимальный баланс для высокочастотных базовых станций с низкими потерями и механическими требованиями.
Затухание сигнала, вызванное неправильно выбранными материалами перемычек, быстро приводит к более серьезным проблемам с производительностью сети. Когда вы устанавливаете В радиочастотном кабеле базовой станции отсутствуют высококачественные внутренние металлы, потери сигнала естественным образом увеличиваются по всему пути передачи. Это вынуждает модуль базовой полосы увеличивать мощность просто для достижения базового покрытия. Со временем эта неэффективность сокращает эффективную зону покрытия и ухудшает качество обслуживания пользователей на границе соты. Сетевые планировщики должны установить четкие критерии успеха, чтобы избежать этой операционной ловушки.
Чтобы поддерживать максимальную производительность, инженеры оценивают соединительные кабели по трем строгим критериям:
Допуск на вносимые потери: сети устанавливают строгие ограничения на метр в зависимости от рабочей частоты. Установки с частотой ниже 6 ГГц допускают большие потери, чем установки миллиметрового диапазона. Вы должны согласовать свойства материала с конкретным диапазоном частот, чтобы поддерживать падение сигнала в допустимых пределах.
Смягчение PIM: Чистота материала предотвращает частотные помехи. Плохая структурная целостность приводит к появлению микроскопических дуг между металлическими поверхностями. Эти небольшие дуги генерируют PIM, что сильно ухудшает критический сигнал восходящей линии связи. Чтобы предотвратить это, мы ищем идеальное состояние поверхности и стабильную геометрию.
Механическая надежность: Башни постоянно раскачиваются на ветру. Это движение вызывает постоянную вибрацию. Перемычки также прокладываются через очень ограниченное пространство между RRH и антенной решеткой. Вам нужна конструкция, обеспечивающая высокую устойчивость к усталости металла и повторяющимся физическим нагрузкам.
Металлический сердечник напрямую определяет, как распространяется сигнал и как физически ведет себя кабель на вышке. Отраслевые стандарты выделяют три основных варианта, каждый из которых несет в себе определенные преимущества и значительные риски при внедрении.
Производители создают CCA, наклеивая тонкий слой меди на алюминиевый сердечник. Это обеспечивает легкий профиль и снижает материальные затраты. Однако в критически важных приложениях риски часто перевешивают эти преимущества. CCA демонстрирует более высокое базовое электрическое сопротивление. Если влага проникает во внешнюю оболочку, оголенный алюминий быстро подвергается гальванической коррозии. Кроме того, динамические нагрузки на опору приводят к несоответствию температурного расширения между алюминиевым сердечником и медной оболочкой, что приводит к долговременному разрушению конструкции.
Неизолированная медь остается историческим отраслевым стандартом для многих низкочастотных приложений. Он обеспечивает превосходную общую проводимость и предсказуемое тепловое поведение при различных погодных условиях. Несмотря на эти плюсы, он весит значительно больше, чем алюминиевые альтернативы. Что еще более важно, голая медь со временем остается сильно подверженной окислению. Оксид меди действует как полупроводник, который резко ухудшает поток высокочастотных сигналов и создает огромные всплески PIM на протяжении всего жизненного цикла установки.
Этот высококачественный материал максимизирует физический «кожный эффект». На высоких частотах электромагнитные сигналы распространяются почти исключительно по внешнему слою проводника. Серебро значительно снижает вносимые потери по сравнению с голой медью благодаря превосходной поверхностной проводимости. Несмотря на более высокую начальную цену, улучшенное сохранение сигнала делает его вполне оправданным для массивов высокочастотных базовых станций высокой плотности.
Тип материала |
Профиль проводимости |
Весовой коэффициент |
Устойчивость к окислению |
Лучший сценарий применения |
|---|---|---|---|---|
Плакированный медью алюминий (CCA) |
Умеренный (зависит от скин-эффекта) |
Очень легкий |
Плохо (высокий риск гальванической коррозии) |
Низкобюджетные временные внутренние постройки |
Голая медь (Британская Колумбия) |
Отличный |
Тяжелый |
Низкий (образует полупроводниковые оксиды) |
Устаревшие макросайты с частотой ниже 3 ГГц |
Посеребренная медь (SPC) |
Улучшенный (оптимизирован для скин-эффекта) |
Тяжелый |
Отлично (оксид серебра остается проводящим) |
Массивы 5G mmWave и RRH высокой плотности |
Распространенная ошибка: полевые техники иногда полагают, что более толстые голые медные жилы автоматически улучшают передачу высоких частот. Они не учитывают скин-эффект. Переход на более толстый провод увеличивает ненужный вес и жесткость, не улучшая фактический путь прохождения сигнала 5G по поверхности.
После того, как вы выберете основной материал, физическая геометрия станет следующим критическим моментом принятия решения. Инженерам приходится выбирать между одножильными и многожильными конфигурациями. Этот выбор строго определяет, насколько легко монтажники смогут прокладывать кабели, не вызывая невидимых внутренних повреждений.
Твердые проводники имеют один сплошной цилиндрический металлический сердечник. Их лучше всего использовать на фиксированных прямых трассах, требующих минимального движения с течением времени. Поскольку поверхность совершенно непрерывна, они обеспечивают абсолютно минимальное теоретическое затухание. Стабильность PIM остается превосходной, поскольку в нем нет движущихся внутренних частей, создающих микроскопическое трение.
Однако сплошные проводники несут в себе серьезный риск реализации. Тесные корпуса RRH вынуждают технических специалистов совершать невероятно крутые повороты. Сплошным проводам не хватает физической гибкости, и они легко перегибаются под давлением. Эти изгибы часто вызывают микротрещины меди во время установки. Эти скрытые трещины ухудшают качество сигнала и требуют немедленной замены после тестирования.

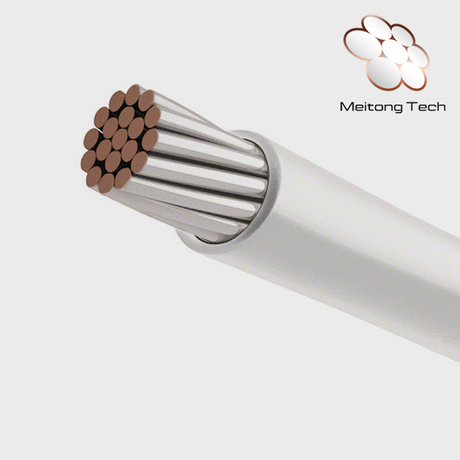

Многожильные проводники состоят из нескольких проводов меньшего размера, скрученных вместе в один проводник большего размера. Производители проектируют их специально для сложной трассировки. Они обеспечивают необходимую высокую гибкость перемычек, необходимую для перегруженных вышек сотовой связи. Компромисс предполагает небольшое увеличение теоретического затухания из-за неровного профиля поверхности.
Основной риск реализации связан с многопроволочным трением. Микроскопические движения между жилами могут технически повлиять на PIM, если кабель испытывает сильную вибрацию. Более того, плохо заделанные концы вызовут всплески PIM. Эта реальность требует точной коннекторизации. Технические специалисты должны идеально припаять или обжать разъемы, чтобы соединить жилы в единую электрическую точку.
Рекомендации: Всегда проверяйте указанный производителем минимальный радиус изгиба. Превышение этого предела для прочного кабеля гарантирует внутреннее повреждение. Если ваша конструкция башни требует, чтобы пути прокладки были более узкими, чем указанный радиус, вам необходимо переключиться на многожильный дизайн, чтобы сохранить физическую целостность.
Современные телекоммуникационные сети требуют решений, устраняющих разрыв между электрическим совершенством и физической реальностью. Здесь мы находим жизненно важное техническое пересечение. Сочетая механическую гибкость многожильной геометрии со сверхнизким удельным сопротивлением серебряной поверхности, инженеры одновременно решают множество полевых задач. Посеребренный медный многожильный провод неизменно обеспечивает окончательный стандарт для перемычек с низкими потерями.
На продвинутых частотах 5G глубина проникновения сигнала в металл становится практически микроскопической. Сигналы проходят исключительно по самому внешнему краю прядей. Серебро обеспечивает значительно превосходящую проводимость на этих участках поверхности. Это специализированное покрытие эффективно смягчает естественное затухание, традиционно связанное с многожильными конструкциями. Вы получаете гибкость нескольких нитей, не жертвуя при этом возможностью передачи высоких частот.
Также значительно улучшаются долговечность и экологическая стабильность. Голая медь быстро окисляется под воздействием влажности или перепадов температуры. Оксид меди сильно блокирует радиочастотные сигналы. И наоборот, серебряное покрытие активно защищает лежащий под ним медный сердечник. Даже если серебро окисляется, оксид серебра остается высокопроводящим. Это уникальное химическое свойство стабилизирует показатели вносимых потерь в течение типичного жизненного цикла базовой станции от 10 до 15 лет. Вы обеспечиваете надежную работу в условиях суровых сезонных изменений и устраняете беспорядочные падения сигнала.
Выбор правильных компонентов требует системного подхода. Вместо того, чтобы полагаться на общие спецификации, используйте эту структурированную структуру, чтобы согласовать выбор материалов непосредственно с требованиями вашей конкретной сотовой станции.
Составьте карту требований к частоте: начните с определения самой высокой рабочей частоты предполагаемого сектора антенны. Для устаревшего 3G или низкочастотного 4G может быть достаточно стандартных материалов. Однако для любых частот выше 3 ГГц вам следует использовать посеребренные варианты. Этот упреждающий шаг эффективно контролирует потери на скин-эффекте и обеспечивает максимальную дальность действия сигнала от удаленной радиоголовки.
Определите нагрузку на окружающую среду и маршрутизацию: оцените физическое пространство, доступное на монтажных кронштейнах башни. Измерьте необходимый радиус изгиба дорожек перемычек. Если трасса требует динамического изгиба конструкционной стали или если в регионе наблюдаются высокие ветровые нагрузки, требующие сильной виброустойчивости, полностью дисквалифицируйте сплошные проводники. Выбор многожильных конструкций предотвращает неизбежные усталостные разрушения.
Проанализируйте компромисс между PIM и гибкостью: мы признаем, что многожильные проводники исторически подвергаются риску более высокого образования PIM из-за внутреннего трения. Вы должны снизить этот риск посредством тщательной проверки поставщиков. Убедитесь, что многожильные кабели имеют сертификат PIM от производителя. Особое внимание уделите гарантированным значениям ≤ -160 дБн или выше в условиях изгиба. Это доказывает, что производитель использует жесткие допуски на скрутку и правильные методы соединения.
Правильный компонент перемычки никогда не является универсальным выбором. Конкретная рабочая частота, требования к гибкости башни и строгие требования к PIM для отдельных сотовых станций строго определяют идеальный материал. Игнорирование этих переменных приводит к ухудшению покрытия сети и хрупкой инфраструктуре вышек.
Для базовых станций с низкими потерями и высокой надежностью посеребренные медные многожильные проводники устраняют традиционный компромисс между целостностью сигнала и гибкостью установки. Они обеспечивают необходимую поверхностную проводимость для передовых сигналов 5G, легко справляясь с узкими маршрутами маршрутизации, необходимыми для современных антенных решеток.
Примите активные меры для защиты построенной сети. Проконсультируйтесь напрямую с вашим партнером-производителем кабеля. Попросите у них подробные диаграммы затухания частоты, охватывающие точную длину, которую вы планируете использовать. Кроме того, прежде чем совершать оптовые закупки, запросите полные данные экологических испытаний, уделяя особое внимание стабильности PIM при активном изгибе.
Ответ: По мере повышения рабочих частот электромагнитные сигналы мигрируют к внешнему слою металла. Это явление означает, что поверхностная проводимость становится гораздо более важной, чем толщина сердцевины. Добавление высокопроводящей поверхности, например посеребрение, обеспечивает передачу сигналов с минимальным электрическим сопротивлением. Это значительно снижает коэффициент затухания без необходимости использования более толстых и тяжелых жил проводов.
Ответ: Цельная медь обеспечивает исключительные показатели потерь и стабильную работу PIM. Однако ему не хватает жизненно важной физической гибкости. При установке базовой станции требуется прокладка кабеля с чрезвычайно малыми радиусами изгиба между основными фидерами, удаленными радиоголовками и антеннами. Проталкивание сплошного провода через эти тесные пространства приводит к его перекручиванию и микропереломам, что приводит к необратимому повреждению пути передачи.
Ответ: Исторически сложилось так, что многожильные провода ухудшали ПИМ из-за микроскопического трения между отдельными жилами во время физического движения. Сегодня современные производственные процессы эффективно решают эту проблему. Соблюдая жесткие допуски на скрутку и применяя высококачественное серебряное покрытие, производители стабилизируют электрический путь. Эти улучшения позволяют многожильным конструкциям полностью соответствовать строгим стандартам PIM операторского класса.
Ответ: Вы можете рассчитывать на надежный жизненный цикл эксплуатации от 10 до 15 лет при типичном развертывании вышки на открытом воздухе. Такая долговечность во многом зависит от применения соответствующей атмосферостойкой ленты на соединениях разъемов. Удержание влаги предотвращает внутреннюю коррозию. Слой серебра естественным образом защищает лежащую под ним медь, гарантируя, что вносимые потери остаются стабильными, несмотря на годы колебаний температуры.
