Стойки связи с высокой плотностью размещения и убежища для мобильной связи работают в условиях строгого весового бюджета. Температурные ограничения еще больше усложняют эти критические условия. Это заставляет инженеров выходить за рамки традиционной сплошной медной проводки. Несмотря на то, что медный алюминий (CCA) подвергается резкой критике в сетях передачи данных из-за падения производительности и риска возгорания, он набирает обороты. Конкретные приложения для подачи питания постоянного тока значительно выигрывают от уникальных свойств его материала. Оценка CCA требует устранения вводящих в заблуждение маркетинговых утверждений. Вы должны понимать связанные с этим физические компромиссы и риски прекращения действия. Мы рассмотрим конкретные инженерные сценарии, в которых снижение веса действительно оправдывает переход. Вы изучите фундаментальную физику, управляющую этими композитными проводниками. Мы дадим строгие рекомендации по безопасной установке и прокладке. Наконец, мы предоставляем четкую техническую основу, которая поможет вам решить, подходит ли этот материал для вашего следующего телекоммуникационного проекта.
Снижение веса: CCA снижает общий вес кабеля на 30–40 % по сравнению с чистой медью за счет более низкого удельного веса алюминия.
Жизнеспособность применения. Выделенные провода питания постоянного тока в коммуникационном оборудовании являются более безопасными вариантами использования CCA, чем высокочастотные кабели передачи данных PoE, при условии, что токовая нагрузка правильно увеличена.
Предостережения при установке: Основной риск заключается не в проводимости, а в прекращении подключения; гальваническая коррозия и тепловое расширение требуют использования биметаллических наконечников и строгих протоколов окисления.
Матрица решений: Выбор легкого силового кабеля требует баланса веса корпуса и необходимости использования проводов большей толщины, чтобы соответствовать электрическому сопротивлению меди.

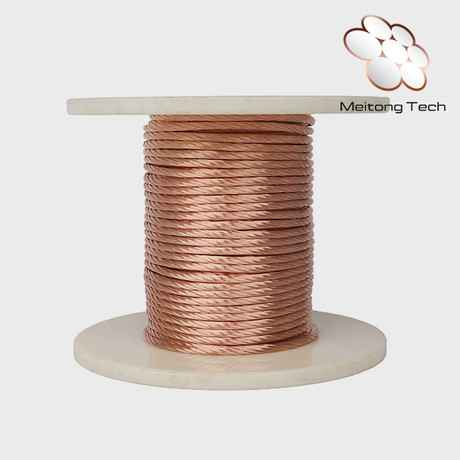

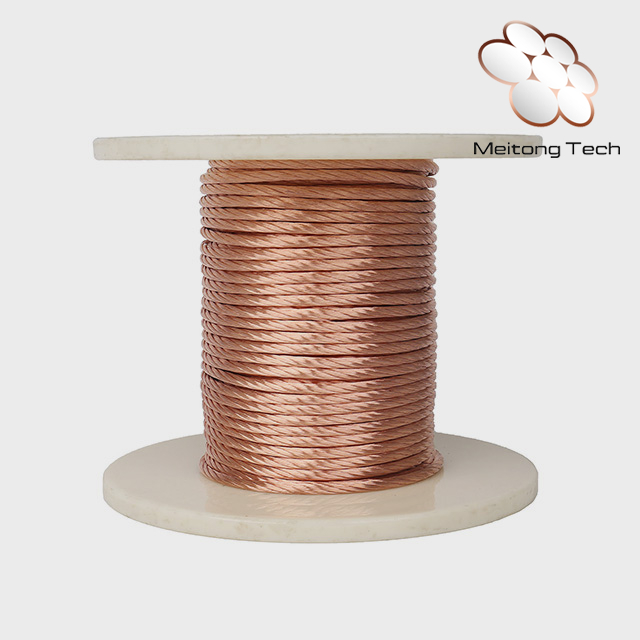

Медная оболочка поверх алюминиевого центра создает уникальный композитный проводник. Производители обычно наносят слой меди в количестве от 10% до 15% по объему. Остальные 85–90% составляют легкий алюминиевый сердечник. Это особое производственное соотношение уравновешивает поверхностную проводимость и чрезвычайную экономию веса. Он поставляет узкоспециализированный продукт для современного машиностроения.
Вы должны сравнить удельный вес обоих металлов напрямую. Медь имеет плотную структуру, плотность которой составляет примерно 8,89 грамма на кубический сантиметр. Алюминий имеет значительно меньшую плотность — около 2,70 грамма на кубический сантиметр. Этот резкий физический контраст обеспечивает основное инженерное преимущество. Вы удаляете тяжелые грузы со стоек для оборудования, не теряя при этом основных свойств поверхности.
Материал |
Удельный вес (г/см⊃3;) |
Профиль относительного веса |
Первичное инженерное использование |
|---|---|---|---|
Чистая медь |
8.89 |
Самый тяжелый |
Максимальная проводимость в ограниченном пространстве |
Чистый алюминий |
2.70 |
Самый легкий |
Линии электропередачи коммунальных сетей |
CCA (10% Медь) |
~3,32 |
На 30-40% легче меди |
Проводка шасси с ограничениями по весу |
Гибкость имеет огромное значение при распределении мощности внутри компактных корпусов. Многожильный провод CCA прекрасно сохраняет эту необходимую гибкость. Он легко изгибается вокруг внутренних компонентов и узких углов. Он сохраняет огромные весовые преимущества алюминиевого сердечника. Твердые алюминиевые провода часто ломаются при простом механическом воздействии. Многожильные конфигурации безопасно распределяют эти физические нагрузки по множеству тонких проводников.
Многие инженеры ошибочно применяют логику «скин-эффекта» к источникам постоянного тока. Скин-эффект значительно улучшает передачу данных переменного тока на высокой частоте. Высокочастотные сигналы распространяются преимущественно вдоль внешнего медного слоя. Однако в силовых проводах постоянного тока электрический ток проходит по всей площади поперечного сечения. Общее сопротивление определяет производительность. Вы экономите значительный физический вес. Однако физическое сечение провода должно увеличиться, чтобы безопасно выдерживать необходимую нагрузку.
ИТ-специалисты часто резко выступают против материалов CCA. Широко распространенный в отрасли скептицизм существует по очень веским причинам. На инженерных форумах можно найти бесчисленное количество ужасных историй о сетевых сбоях. Технические специалисты часто сообщают о сгоревших кабелях Power over Ethernet (PoE). Они горько жалуются на потерянные пакеты и хрупкие провода. Мы должны открыто признать эту негативную реакцию системных администраторов, прежде чем разрабатывать новые системы.
Вы должны отделить передачу данных от первичной подачи энергии. Техническая граница остается критически важной для безопасной эксплуатации. Высокочастотные кабели для передачи данных быстро выходят из строя, если они изготовлены плохо. Хрупкость разрушает тонкие сплошные проводники 24 AWG во время базовой установки. Высокое сопротивление постоянному току приводит к значительным падениям напряжения при длительных пробегах сети. Внутри плотно связанных кабелей PoE быстро накапливается тепло.
Однако подача электроэнергии представляет собой совершенно другую инженерную среду. Вы используете гораздо более толстые калибры для оборудования проводной связи CCA . Силовые провода Внутренняя проводка постоянного тока шасси работает в контролируемых условиях. Соединительные кабели аккумуляторной батареи сталкиваются с совершенно отдельными электрическими ограничениями. Эти приложения управляют чистыми нагрузками постоянного тока на очень коротких расстояниях. Они работают при различных тепловых и электрических параметрах. Это делает материал жизнеспособным инженерным выбором. Вы указываете это строго тогда, когда общий вес оборудования становится основным узким местом.
Вы не можете слепо заменить твердую медь композитными материалами. К каждой отдельной установке применяется строгий штраф по токовой нагрузке. Практические правила отрасли требуют тщательного увеличения размеров проводника. Необходимо увеличить размер провода на один-два шага AWG. Это соответствует допустимой нагрузке по току традиционной голой меди.
Рассчитайте точную нагрузку постоянного тока оборудования связи.
Определите необходимый размер AWG из чистой меди для этой нагрузки.
Ознакомьтесь с таблицами токовой нагрузки для проводников на основе алюминия.
Увеличьте сечение провода как минимум на один полный шаг AWG.
Убедитесь, что новый диаметр соответствует вашим трубопроводам.
Инженеры оценивают кабели, используя строгие показатели объема и веса. Даже после увеличения сечения композитный кабель структурно выигрывает. Он остается значительно легче, чем эквивалентный медный провод. Это формирует идеальный Легкий провод питания для мобильного развертывания. Однако больший диаметр требует более крупных дорожек качения. Это требует более широкого радиуса изгиба внутри корпуса. На этапе проектирования необходимо тщательно спланировать внутренние пути маршрутизации.
Плотные телекоммуникационные корпуса генерируют огромное количество локализованного тепла. Пределы тепловыделения постоянно диктуют выбор материала. Многожильные композиты справляются с термоциклированием немного иначе, чем чистая медь. Коэффициенты теплового расширения медной оболочки и алюминиевого сердечника различаются. Увеличенные площади поверхности датчиков увеличенного размера помогают быстрее рассеивать тепло. Воздушный поток внутри корпуса должен соответствовать этим более толстым пучкам кабелей. Номинальные значения длительной нагрузки требуют тщательного расчета температуры окружающей среды во избежание перегрева.
Прекращение представляет собой самый высокий риск во время любой установки. Гальваническая коррозия постоянно угрожает долгосрочной надежности. Химические реакции происходят при непосредственном взаимодействии разнородных металлов. Медь и алюминий плохо реагируют при длительных электрических нагрузках. Влага быстро ускоряет этот коррозионный процесс в наружных телекоммуникационных убежищах. Вы должны активно управлять этими химическими отношениями.
Мы предъявляем строгие требования к оборудованию для безопасной работы оборудования. Для предотвращения микродуги необходимо использовать специальные компоненты концевой заделки. Стандартные медные наконечники со временем выйдут из строя. Они не могут выдержать тепловое расширение алюминиевого сердечника.
Выбирайте биметаллические наконечники двойного номинала, отмеченные специально как AL7CU или AL9CU.
Перед обжатием обильно нанесите высококачественный антиоксидантный состав для швов.
Используйте калиброванные динамометрические ключи для каждого механического соединения.
Осмотрите завершенные выводы и убедитесь, что на них не осталось открытых алюминиевых жил.
В условиях активного охлаждения возникают постоянные микровибрации. Во время работы вентиляторы и воздуходувки постоянно встряхивают стойки оборудования. Многожильные конфигурации очень хорошо справляются с этими микровибрациями. Твердые сердечники часто страдают от быстрого наклепа. Со временем они ломаются при длительном механическом воздействии. Многожильные композитные кабели обеспечивают превосходную долговечность в условиях вибрации.
Проверка соответствия защищает вашу коммуникационную инфраструктуру юридически и физически. Вы должны внимательно ознакомиться с рекомендациями Национального электротехнического кодекса (NEC). Найдите на куртке сертификаты Underwriters Laboratories (UL). Эти специальные стандарты применяются непосредственно к внутренней проводке оборудования. Избегайте материалов, не соответствующих требованиям, которые широко продаются как эквиваленты чистой меди. Поддельная маркировка создает серьезную угрозу безопасности и лишает гарантии на оборудование.
Покупка подходящего материала требует систематической инженерной оценки. Вам нужна надежная основа для предотвращения ошибок в закупках. Мы предоставляем конкретные критерии успеха для покупателей оборудования. Спросите себя, ограничивает ли вес ваш дизайн абсолютно. Полезная нагрузка аэрокосмической связи представляет собой идеальные варианты использования. Мобильные соты на колесах (COW) требуют строгого контроля веса при транспортировке. Телекоммуникационные башни с ограниченным весом значительно выигрывают от облегчения прокладки кабелей. Если физический вес ограничивает вашу полезную нагрузку, этот композит имеет смысл.
Проверка поставщиков отделяет успешные проекты от опасных катастрофических неудач. Вы должны тщательно проверить внутренний процесс наплавки производителя. Некоторые заводы используют дешевые методы гальваники. Другие используют передовые методы механической облицовки. Механическая плакировка создает постоянную металлургическую связь. Это гарантирует, что тонкая медная кожа не будет отслаиваться.
Отслаивание при зачистке сразу же нарушает целостность соединения. Он подвергает голый алюминий непосредственно воздействию атмосферного кислорода. Это вызывает мгновенное окисление и увеличивает контактное сопротивление. Высокое контактное сопротивление приводит к опасным термическим явлениям. Прежде чем утвердить какого-либо поставщика, запросите подробные спецификации материалов. Всегда заказывайте образцы для тестирования перед массовым внедрением.
CCA никогда не является простой заменой чистой меди. Это остается узкоспециализированным выбором материала. Он решает конкретные, критические ограничения по весу при проектировании шасси оборудования. При правильном применении он резко снижает физическую нагрузку на телекоммуникационные сооружения. Однако это требует строгого соблюдения лучших инженерных практик.
Ваши дальнейшие действия потребуют точных инженерных расчетов. Посоветуйте своей команде немедленно запросить полные технические характеристики материалов. Заказывайте небольшие катушки с образцами исключительно для физического тестирования оконечных устройств. Рассчитайте точное увеличение AWG, необходимое для вашей конкретной нагрузки постоянного тока. Обучите своих специалистов по установке правильному использованию антиоксидантных соединений и биметаллических наконечников. Правильная подготовка обеспечивает долгосрочную надежность вашей коммуникационной инфраструктуры.
О: Нет. Стандартные сетевые рекомендации строго требуют наличия чистой меди для обеспечения структурной целостности. Чистая медь обеспечивает необходимое рассеивание тепла в приложениях PoE. CCA обладает более высоким сопротивлением, что приводит к опасному перегреву в тонких кабелях передачи данных. Композитные материалы следует использовать исключительно для выделенных силовых проводов увеличенного размера.
О: Обычно это снижает общий вес кабеля на 30–40 %. Точное уменьшение зависит от конкретного коэффициента обшивки и веса изоляционной оболочки. Значительно более низкий удельный вес алюминия обеспечивает это преимущество в весе, что делает его идеальным для мобильных телекоммуникационных устройств.
А: Да. Необходимо использовать наконечники двойного номинала (биметаллические) с маркировкой AL7CU или AL9CU. Вам также потребуется антиоксидантная паста. Эти специальные компоненты предотвращают сбои при тепловом расширении. Они также останавливают гальваническую коррозию в местах физического контакта между разнородными металлами.
