هل يمكن للأسلاك النحاسية الملتوية المطلية بالفضة تحسين سلامة الإشارة عالية التردد؟

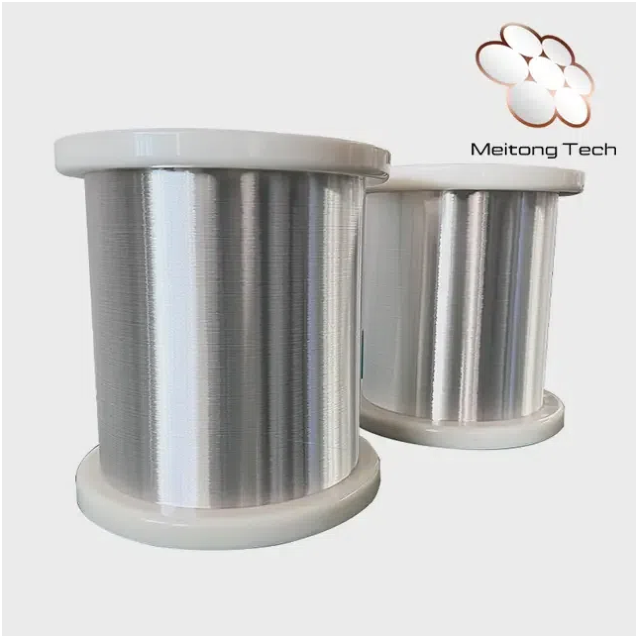

بالنسبة للمهندسين الذين يصممون أنظمة عالية التردد أو الترددات اللاسلكية، غالبًا ما تكون سلامة الإشارة هي العامل الحاسم بين النظام المستقر وعالي الأداء والنظام المعرض للفقد والتداخل. يوفر السلك النحاسي المجدول بالفضة  قلبًا نحاسيًا عالي التوصيل مع طبقة سطحية فضية، ويجمع بين الثبات الحراري، ومقاومة الاتصال المنخفضة، والموثوقية على المدى الطويل. قامت شركة Meitong Conductivity Alloy Materials (Jishui County) Co., Ltd. بتطوير حلول أسلاك ملتوية ومطلية بالفضة متقدمة مُحسَّنة لتطبيقات الموجات الدقيقة والترددات اللاسلكية وتطبيقات البيانات عالية السرعة. في هذه المقالة، نستكشف كيف يؤثر الطلاء الفضي على الأداء عالي التردد، والفيزياء الأساسية، واعتبارات التصنيع، ومعايير الاختيار العملية لمساعدة المهندسين على اختيار السلك المناسب لتصميماتهم.



الفيزياء: تأثير الجلد، والتوصيل السطحي، وسبب أهمية الطلاء عند جيجاهرتز

فهم تأثير الجلد وأين تساعد الفضة

عند الترددات العالية، يتركز تدفق التيار المتردد بالقرب من سطح الموصل، وهي ظاهرة تعرف باسم تأثير الجلد. كلما زاد التردد، كلما كانت هذه الطبقة الموصلة الفعالة أرق. يعتبر النحاس موصلًا ممتازًا، لكن الفضة، بموصليتها الكهربائية العالية، تقلل المقاومة على سطح الموصل. من خلال وضع طبقة فضية رقيقة على قلب نحاسي، يقلل السلك الملتوي النحاسي المطلي بالفضة من خسائر المقاومة حيث تكون أكثر أهمية، مما يضمن نقل إشارة أنظف في نطاقات الترددات اللاسلكية والميكروويف. ويتجلى هذا التأثير بشكل خاص في الترددات التي تزيد عن 1 جيجا هرتز، حيث يمكن أن تؤثر عيوب السطح البسيطة بشكل كبير على الأداء. بالإضافة إلى ذلك، فإن الجمع بين خيوط متعددة في الأسلاك الملتوية أو المجدولة يمكن أن يساعد في الحفاظ على توزيع تيار موحد، مما يعزز استقرار التردد العالي بشكل عام.

كيف يؤثر سمك الطلاء والتوحيد على المعاوقة وفقدان الإدراج

يؤثر سمك وتوحيد الطلاء الفضي بشكل مباشر على الممانعة المميزة وفقدان الإدخال وخسارة العودة. يمكن أن يؤدي الطلاء غير المستوي إلى حدوث اختلافات دقيقة تزيد من عدم تطابق المعاوقة، مما يؤدي إلى انعكاسات وتدهور الإشارة. بالنسبة لتصميمات الأسلاك الملتوية أو المجدولة، يعد الحفاظ على تغطية فضية موحدة عبر جميع الخيوط أمرًا بالغ الأهمية لتحقيق أداء كهربائي يمكن التنبؤ به. يوازن سمك الطلاء الأمثل التكلفة مع موصلية سطحية كافية - رقيقة جدًا، وتضيع الفوائد؛ سميكة للغاية، وترتفع تكلفة التصنيع دون حدوث تحسن كبير في أداء التردد العالي. يجب على المهندسين أيضًا أن يأخذوا في الاعتبار خشونة السطح، حيث يمكن للأسطح الخشنة مجهريًا أن تخلق خسائر إضافية في الترددات اللاسلكية، خاصة عند ترددات الموجات الدقيقة.

مقاييس المختبر وشفافية الموردين

يجب على المهندسين أن يطلبوا مقاييس الاختبار المعملي للتحقق من صحة الأداء العالي التردد للأسلاك النحاسية المطلية بالفضة. تشمل القياسات الرئيسية خسارة العودة، وفقدان الإدراج، واستقرار الطور عبر نطاقات التردد ذات الصلة. يقدم الموردون ذوو السمعة الطيبة، مثل Little Falls Alloys، تقارير اختبار يمكن تتبعها لإثبات الامتثال للمواصفات. قد تتضمن الفحوصات الإضافية نتائج قياس انعكاسات المجال الزمني (TDR) وتحليل شبكة المتجهات (VNA) لتقييم استمرارية المعاوقة وتحديد الانعكاسات أو الانقطاعات على طول السلك. إن طلب نتائج الاختبار الكاملة، بما في ذلك عمليات الفحص البصري لتوحيد الطلاء وخشونة السطح، يضمن أن السلك يلبي متطلبات تطبيق التردد العالي ويقلل من مخاطر الأعطال الميدانية.



مطلي بالفضة مقابل التشطيبات الأخرى لأداء الترددات اللاسلكية

مقارنة طلاءات الفضة والذهب والقصدير والنيكل

تقدم مواد الطلاء المختلفة مقايضات متميزة. يتفوق الذهب في مقاومة التآكل وقابلية اللحام ولكن تكاليفه المادية أعلى. يوفر القصدير قابلية لحام جيدة ولكن أداءً محدودًا للترددات العالية، بينما يوفر النيكل المتانة مع زيادة فقدان الإدخال بسبب انخفاض الموصلية. تحقق الفضة توازنًا من خلال توفير موصلية سطحية عالية للغاية، ومقاومة اتصال منخفضة، وثبات حراري يصل إلى 200 درجة مئوية، مما يجعلها مثالية لتطبيقات الترددات اللاسلكية/الميكروويف حيث يجب تقليل فقدان الإشارة إلى الحد الأدنى. علاوة على ذلك، تضمن مقاومة الفضة الطبيعية للتشويه أداءً ثابتًا على مدار عمليات النشر طويلة المدى في مجال الطيران والطائرات بدون طيار وتطبيقات الإلكترونيات الصناعية.

التكلفة مقابل حساب الأداء للإنتاج والنماذج الأولية

عند تحديد الأسلاك للنماذج الأولية أو مجموعات الإنتاج، يجب على المهندسين الموازنة بين التكلفة والأداء. غالبًا ما يمثل السلك النحاسي المطلي بالفضة الخيار الأمثل للتطبيقات عالية التردد نظرًا لكفاءة نقل التردد العالي الفائقة والثبات على المدى الطويل، حتى عند مقارنتها بالخيارات المطلية بالذهب الأكثر تكلفة. تبرز شركات مثل maf.com أن الطلاء بالفضة يوفر حلاً وسطًا ممتازًا بين الأداء الكهربائي والمتانة الميكانيكية وفعالية التكلفة. بالنسبة للنماذج الأولية، يساعد استخدام الأسلاك المطلية بالفضة في التحقق من الأداء قبل الالتزام بعمليات إنتاج أكبر دون تكبد تكاليف غير ضرورية من التشطيبات البديلة.



التصنيع والجودة: عمليات الطلاء المهمة

الطلاء الكهربائي والاتساق من بكرة إلى بكرة

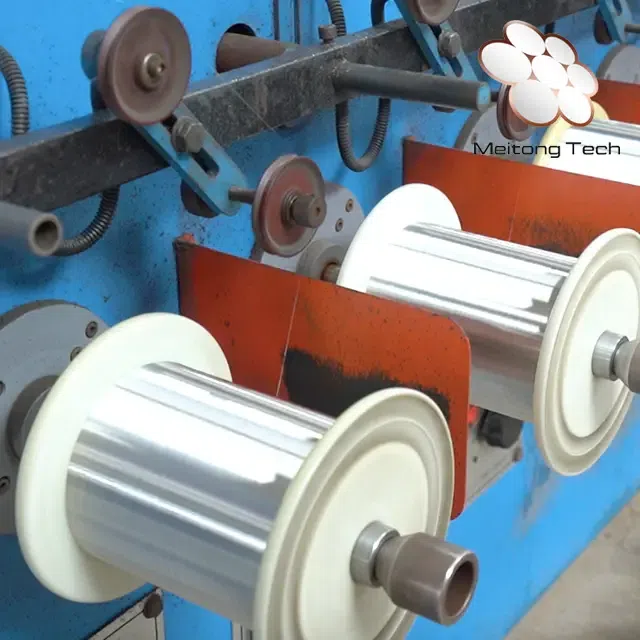

تبدأ جودة الطلاء الفضي بعملية التصنيع. الطلاء الكهربائي هو الطريقة الأكثر شيوعًا للأسلاك النحاسية الملتوية المطلية بالفضة، مما يوفر تحكمًا دقيقًا في السُمك وتغطية موحدة. بالنسبة للأسلاك المجدولة، تضمن المعالجة من بكرة إلى بكرة طلاءًا متسقًا عبر جميع الخيوط وأطوال الأسلاك، مما يقلل من الاختلافات التي قد تؤثر على الأداء عالي التردد. تشتمل خطوط الطلاء المتقدمة أيضًا على مراقبة مستمرة لاكتشاف الانحرافات في الوقت الفعلي، مما يقلل من احتمالية التباين من دفعة إلى أخرى الذي يمكن أن يضر بسلامة إشارة التردد العالي.

فحوصات ضمان الجودة الرئيسية

تتطلب سلامة الإشارة عالية التردد الانتباه إلى مقاييس ضمان الجودة الرئيسية: سمك الطلاء، والالتصاق، وخشونة السطح، والتحكم في المعاوقة. تعتبر هذه الفحوصات ضرورية للتأكد من أن الموصل يتصرف بشكل يمكن التنبؤ به في ظل ظروف التشغيل. يجب على المهندسين التأكد من أن الموردين يقومون بإجراء هذه الاختبارات كجزء من مراقبة الجودة القياسية، بما في ذلك فحص المقاطع العرضية، واختبار الصلابة الدقيقة، والتحقق من المعاوقة على أطوال البكرة الكاملة. يضمن ضمان الجودة الدقيق نشر الإشارة بشكل متسق في مجموعات التردد اللاسلكي، مما يقلل من فرصة تدهور الأداء المتقطع في الميدان.

أسئلة الموردين لطلب عرض الأسعار

عند الحصول على أسلاك مجدولة من النحاس المطلي بالفضة، يجب على مهندسي الترددات اللاسلكية تضمين استفسارات محددة في طلبات عرض الأسعار الخاصة بهم: ما هو التسامح مع سمك الطلاء؟ كيف يتم التحقق من التوحيد؟ هل تتوفر تقارير اختبار فقدان الإدراج وخسارة الإرجاع؟ هل يمكن إثبات الاستقرار الحراري على المدى الطويل والتعرض البيئي؟ يعد ضمان مقاييس الأداء التي يمكن تتبعها والتحقق منها أمرًا بالغ الأهمية للنشر الموثوق في أنظمة الترددات اللاسلكية أو الموجات الدقيقة، خاصة في تطبيقات الإلكترونيات الفضائية أو العسكرية أو الطبية.



أمثلة التطبيقات: تجميعات الميكروويف، النوى المحورية، أسلاك تبديل التردد اللاسلكي

اختيار الأسلاك المطلية بالفضة للموصل أو الجديلة

تعتبر الموصلات المطلية بالفضة مفيدة بشكل خاص في النوى المحورية، وأسلاك تبديل التردد اللاسلكي، والوصلات البينية التي تتطلب دقة إشارة عالية. بالنسبة للموصل المركزي في الكابلات المحورية، تضمن الطبقة الفضية الحد الأدنى من فقدان المقاومة. في التدريع المضفر، يحافظ الطلاء الفضي على تدريع فعال للترددات اللاسلكية مع الحفاظ على المرونة الميكانيكية ومقاومة التآكل. تساهم ترتيبات الأسلاك الملتوية أيضًا في تقليل التداخل، وهو أمر بالغ الأهمية في مجموعات الكابلات المكتظة بكثافة لنقل البيانات بسرعة عالية.

اعتبارات التصميم لتقليل الخسارة عبر الموصلات

غالبًا ما يتم تقديم الخسائر عند الموصلات والإنهاءات. يمكن للمهندسين تقليل هذه الخسائر من خلال الحفاظ على تغطية الطلاء المتسقة واستخدام جهات الاتصال المصممة بشكل صحيح والمتوافقة مع الأسطح الفضية. تساعد هندسة الأسلاك الملتوية في الحفاظ على المعاوقة المتوازنة وتقليل انعكاسات الإشارة عبر تشغيل الكابلات الطويلة. يؤثر الاهتمام بتقنيات الإنهاء، مثل اللحام أو العقص، أيضًا على الأداء العام للتردد العالي، مما يجعل الطلاء الفضي خيارًا موثوقًا به للتخفيف من خسائر الموصل الشائعة.

توصيات الموثوقية والصيانة الميدانية

السلك النحاسي المطلي بالفضة مقاوم للأكسدة ويوفر ثباتًا ممتازًا على المدى الطويل في ظل الظروف البيئية النموذجية. يمكن لعمليات الفحص البصري المنتظمة تحديد التآكل أو التلف الجسدي، لكن طلاء الفضة نفسه يتطلب الحد الأدنى من الصيانة. بالنسبة للتطبيقات في مجال الطيران أو الجيش أو الإلكترونيات الصناعية عالية الموثوقية، يوفر الجمع بين النواة النحاسية والسطح الفضي أداءً قويًا للتردد العالي على مدار دورة حياة المنتج. يضمن التعامل والتوجيه المناسبان في التجميعات أداءً متسقًا في ظل ظروف الاهتزاز أو التدوير الحراري أو الثني.



قائمة مراجعة الاختيار السريع لمهندسي الترددات اللاسلكية

اختيار السلك المناسب المطلي بالفضة

الترددات التي تزيد عن 1 جيجا هرتز:  أعط الأولوية للأسلاك المجدولة أو الملتوية المطلية بالفضة لتقليل خسائر المقاومة.

التطبيقات الحساسة لفقد الإدراج:  اطلب تقارير اختبار المورد لفقد الإدراج وخسارة العودة.

البيئات القاسية أو الحمل الحراري العالي:  تأكد من ثبات الطلاء الفضي حتى 200 درجة مئوية أو أعلى.

الاستخدام المرن أو الديناميكي:  تحقق من التصاق الطلاء والمرونة الميكانيكية في التكوينات الملتوية أو المجدولة.

تصميمات حساسة للحماية:  فكر في استخدام جديلة مطلية بالفضة لتحسين حماية التردد اللاسلكي وتقليل التداخل.

نموذج طلب ونموذج خطة الاختبار

اطلب عينة من البكرة مع تقرير فقدان الإدراج المطابق.

حدد نطاق التردد ودرجة حرارة التشغيل وهندسة الكابل.

اطلب قياسات سمك الطلاء والالتصاق وخشونة السطح.

التحقق من صحة خسارة العودة، واستقرار المرحلة، وتحليل TDR/VNA عبر نطاق التردد العالي المقصود.

قم بتضمين توصيات بشأن توافق الإنهاء وتصميم الموصل.



خاتمة

يوفر السلك النحاسي المطلي بالفضة  حلاً عمليًا وعالي الأداء لتطبيقات الإشارات عالية التردد، بدءًا من مجموعات الترددات اللاسلكية/الميكروويف إلى الإلكترونيات الفضائية والروبوتية. يضمن الجمع بين النواة النحاسية والسطح الفضي فقدانًا منخفضًا للإدخال، ومقاومة متسقة، وثباتًا حراريًا، وموثوقية طويلة المدى. توفر شركة Meitong Conductivity Alloy Materials (Jishui County) Co., Ltd. الأسلاك النحاسية الملتوية المطلية بالفضة وحلول الأسلاك المجدولة المصنعة بخبرة، والمصممة لتلبية متطلبات التردد العالي المطلوبة. اتصل بنا اليوم لطلب عينات من البكرات، وتقارير مفصلة عن فقدان الإدخال، وإرشادات فنية لمشروع RF القادم الخاص بك.
