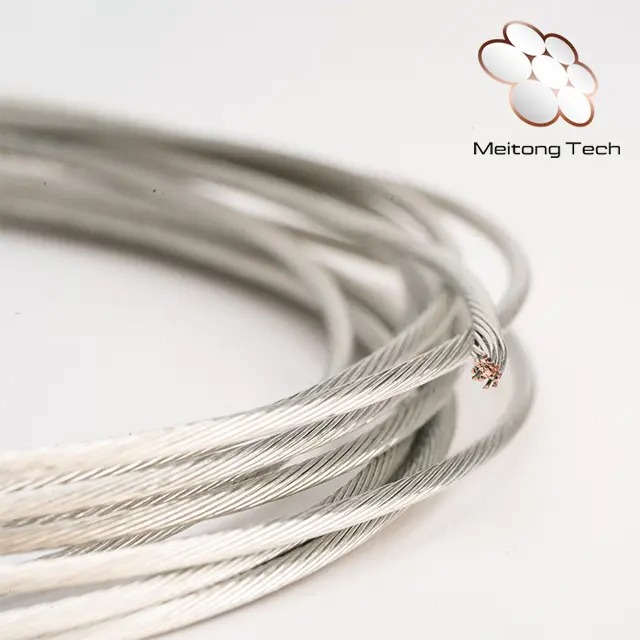

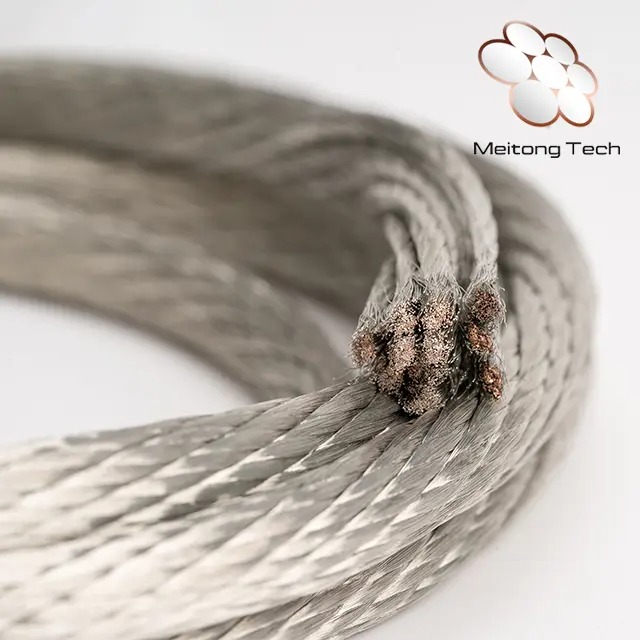

سلك النحاس المطلي بالفضة هو موصل خاص يجمع بين الموصلية العالية للنحاس والمقاومة الممتازة للتآكل والتوصيل السطحي للفضة. يتكون هذا السلك من عدة خيوط نحاسية رفيعة مجمعة معًا، كل منها مطلي بطبقة رقيقة من الفضة. والنتيجة هي موصل كهربائي مرن وعالي الأداء يستخدم على نطاق واسع في التطبيقات الفضائية والعسكرية والطبية وعالية التردد.
يعمل الطلاء الفضي على تحسين أداء السلك بشكل كبير من خلال زيادة موصلية سطحه، وهو أمر ذو قيمة خاصة في التطبيقات التي تتضمن ترددات الراديو (RF) أو نقل الإشارات عالي السرعة. علاوة على ذلك، تضمن مقاومة الفضة الطبيعية للأكسدة والتآكل عمر خدمة أطول مقارنة بالنحاس العاري أو البدائل المطلية بالقصدير.
يؤدي تجديل السلك إلى تحسين مرونته الميكانيكية، مما يجعله أكثر ملاءمة للبيئات الديناميكية حيث يجب ثني الأسلاك أو لفها أو توجيهها عبر مساحات ضيقة. ومع ذلك، هناك قلق مشترك بين المهندسين والفنيين وهو ما إذا كان الانحناء المتكرر سيؤدي إلى تدهور الأسلاك النحاسية المطلية بالفضة ، مما قد يؤثر على الأداء والسلامة. دعونا نستكشف هذا السؤال بعمق.
عندما يتعرض أي سلك معدني للثني المتكرر، فإنه يتعرض لضغط ميكانيكي. مع مرور الوقت، يمكن أن يؤدي هذا الضغط إلى إجهاد المعدن ، وهي عملية يضعف فيها الهيكل الداخلي للمعدن، مما يسبب الشقوق أو حتى الكسر. في حالة الأسلاك النحاسية المجدولة المطلية بالفضة ، لا يقتصر القلق على القلب النحاسي فحسب، بل أيضًا على الطلاء الفضي الذي يغطي كل حبلا.
ومع ذلك، فإن الأسلاك المجدولة بطبيعتها أكثر مقاومة للتعب الميكانيكي من الأسلاك الصلبة. وذلك لأن الخيوط الفردية يمكن أن تتحرك قليلاً بالنسبة لبعضها البعض، مما يؤدي إلى توزيع الضغط بشكل أكثر توازناً. يستفيد السلك النحاسي المطلي بالفضة من هذه الخاصية، وبالتالي فهو مناسب بشكل أفضل للتطبيقات التي تتضمن الحركة أو الاهتزاز ، مثل الأذرع الآلية، والأجهزة الطبية المتنقلة، وأنظمة إلكترونيات الطيران.
ومع ذلك، فإن الانحناء المفرط أو الحاد ، خاصة تحت الحد الأدنى لنصف قطر الانحناء المحدد للسلك، لا يزال من الممكن أن يؤدي إلى تدهور الهيكل بمرور الوقت. قد يتسبب الطلاء الفضي في ظهور شقوق صغيرة أو تقشر، مما يؤدي إلى كشف النحاس الموجود تحته. بمجرد تعرضه، يصبح النحاس أكثر عرضة للأكسدة، خاصة في البيئات الرطبة أو النشطة كيميائيًا.
عادةً ما يكون الطلاء الفضي الموجود على خيوط النحاس مطليًا بالكهرباء، مما يشكل رابطة معدنية قوية. تعد هذه الرابطة أمرًا بالغ الأهمية لأن ضعف الالتصاق يمكن أن يؤدي إلى التصفيح - حيث تتقشر الطبقة عندما يتم ثني السلك أو لفه.
في مُصنّع جيدًا سلك مجدولة من النحاس المطلي بالفضة ، يكون الطلاء مطاوعًا بدرجة كافية لاستيعاب المستويات القياسية من الثني دون تشقق. ومع ذلك، مع الانحناء المتكرر والقوي ، خاصة في الحلقات ذات نصف القطر الصغير أو عند نقاط المفصلات الثابتة، قد تتشكل شقوق صغيرة في الطبقة الفضية . قد لا تؤثر هذه الشقوق الصغيرة على الموصلية بشكل مباشر، ولكنها يمكن أن تصبح مواقع لتسرب الرطوبة أو التآكل أو النقاط الساخنة الحرارية.
علاوة على ذلك، فإن أي خرق في الطلاء يعرض النحاس، والذي يمكن أن يفقد بريقه أو يتآكل بمرور الوقت. على الرغم من أن هذا لا يؤدي دائمًا إلى فشل فوري، إلا أنه يعرض الموثوقية على المدى الطويل للخطر - خاصة في البيئات التي تكون فيها الموصلية العالية الثابتة أمرًا بالغ الأهمية.
يوجد أدناه جدول يلخص تأثيرات ترددات الانحناء المختلفة على الأسلاك النحاسية المجدولة المطلية بالفضة:
| تردد الانحناء | النتيجة النموذجية | الإجراء المقترح |
|---|---|---|
| الانحناءات في بعض الأحيان | لا ضرر كبير | آمن تحت نصف قطر الانحناء المناسب |
| حركة خفيفة يومية | تراكم الضغوط البسيطة مع مرور الوقت | استخدم تخفيف الضغط أو التوجيه المرن |
| الانحناء الحاد المتكرر | خطر التشققات الدقيقة وتصفيح الطلاء | استخدم نصف قطر انحناء أكبر؛ تجنب الزوايا الحادة |
| الثني المستمر | التآكل المتسارع والتعرض للنحاس والكسر المحتمل | فكر في بدائل الأسلاك ذات التصنيف العالي المرن |
كل نوع من الأسلاك لديه حد أدنى لنصف قطر الانحناء ، والذي يتم تعريفه على أنه أصغر نصف قطر يمكن للمرء ثني السلك دون المساس بسلامته. ل سلك مجدولة من النحاس المطلي بالفضة ، يتم تحديد هذه القيمة الدنيا بعدة عوامل:
عدد الخيوط وقطرها
مقياس السلك الكلي (AWG)
سمك طلاء الفضة
المواد العازلة (إن وجدت)
يؤدي تجاوز هذا الحد عن طريق فرض انحناء أكثر إحكامًا إلى زيادة تركيز الضغط على الخيوط الخارجية وعلى الطلاء الفضي. يؤدي هذا إلى تلف موضعي ، والذي قد لا يكون مرئيًا من الخارج ولكنه قد يتسبب في فشل متقطع للإشارة أو تراكم الحرارة بسبب زيادة المقاومة.
غالبًا ما يقدم المصنعون توصية بنصف قطر الانحناء، والذي يتم التعبير عنه عادةً بمضاعفات القطر الخارجي للكابل. على سبيل المثال، قد يكون لسلك قطره 2 مم نصف قطر انحناء أدنى يبلغ 10x أو 20 مم. يعد الالتزام بهذه الإرشادات أمرًا بالغ الأهمية للحفاظ على الأداء الكهربائي والميكانيكي للسلك طوال عمره.
وحتى لو بقي الانحناء ضمن حدود محددة، فإن الظروف البيئية الخارجية يمكن أن تسرع من التدهور. تقلل درجات الحرارة المرتفعة من مرونة المعدن وتزيد من احتمالية تكوّن شقوق دقيقة في الطبقة الفضية. يمكن للرطوبة والأجواء المسببة للتآكل أن تخترق الشقوق الصغيرة، مما يؤدي إلى أكسدة النحاس الأساسي وتقليل التوصيل بشكل أكبر.
يعمل الاهتزاز ، الشائع في تركيبات السيارات أو الفضاء الجوي، مثل الانحناء الدقيق المستمر بمرور الوقت. حتى لو لم يكن السلك يتحرك بشكل واضح، فإن الاهتزاز عالي التردد يعرضه لثني منخفض السعة آلاف المرات في الثانية. في هذه الحالات، قد يكون من الضروري وجود إصدارات متخصصة عالية المرونة من الأسلاك النحاسية المجدولة المطلية بالفضة ذات البناء المقوى.
إذا كان طلبك يتضمن هذه الضغوطات، ففكر في اتخاذ تدابير وقائية إضافية مثل:
أنابيب الانكماش الحراري
سلالة تخفيف الأحذية
التوجيه في قنوات الحماية
استخدام حلقات الركود لتقليل التوتر
لا يوجد رقم عالمي، لأنه يعتمد على نصف قطر الانحناء، والتردد، ودرجة الحرارة، وتصميم السلك. ومع ذلك، يمكن للأسلاك عالية الجودة أن تتحمل آلاف الانحناءات المعتدلة دون تدهور ملحوظ.
نعم. يمكن للفنيين استخدام اختبارات الاستمرارية , ومقاييس مقاومة العزل أو الفحص المجهري لشقوق الطلاء. تشمل الطرق الأكثر تقدمًا اختبار الأشعة السينية أو الموجات فوق الصوتية.
فقط إذا كان مصممًا لعمليات المرونة العالية أو المرونة المستمرة . خلاف ذلك، فإن الحركة الروبوتية المتكررة يمكن أن تسبب التعب.
يمكن أن يتأكسد النحاس المكشوف، مما يقلل من الموصلية ويزيد المقاومة. وقد يتفاعل أيضًا مع المواد الكيميائية البيئية، وخاصة مركبات الكبريت.
نعم. تعمل أنواع العزل الأكثر ليونة ومرونة مثل PTFE أو السيليكون على تعزيز المرونة. العزل القاسي يمكن أن ينفي فوائد التجديل.
سلك النحاس المطلي بالفضة هو موصل عالي الأداء يوفر خصائص كهربائية ممتازة ومرونة ميكانيكية جيدة. ومع ذلك، مثل أي مكون، له حدوده. في حين أن الانحناء العرضي أو المعتدل ضمن نصف القطر المحدد لا يؤثر بشكل كبير على الأداء، إلا أن الانحناء المتكرر أو الحاد أو عالي الضغط يمكن أن يسبب ضررًا بمرور الوقت.
لضمان أقصى عمر وأداء:
اتبع نصف قطر الانحناء الموصى بها من قبل الشركة المصنعة. إرشادات
تجنب الحلقات الضيقة أو نقاط الضغط.
تنفيذ تخفيف الضغط والتوجيه الوقائي.
النظر في العوامل البيئية مثل الاهتزاز ودرجة الحرارة.
يساعدك فهم هذه المعلمات على اتخاذ قرارات مستنيرة عند تحديد أو تثبيت الأسلاك النحاسية المطلية بالفضة. سواء كنت تقوم بتوصيل نظام الأقمار الصناعية أو جهاز طبي أو وحدة تحكم صناعية، فإن تحقيق التوازن بين المرونة وطول العمر يعد أمرًا أساسيًا للتركيب الآمن والموثوق.
