Visualizações: 149 Autor: Editor do site Horário de publicação: 29/07/2025 Origem: Site

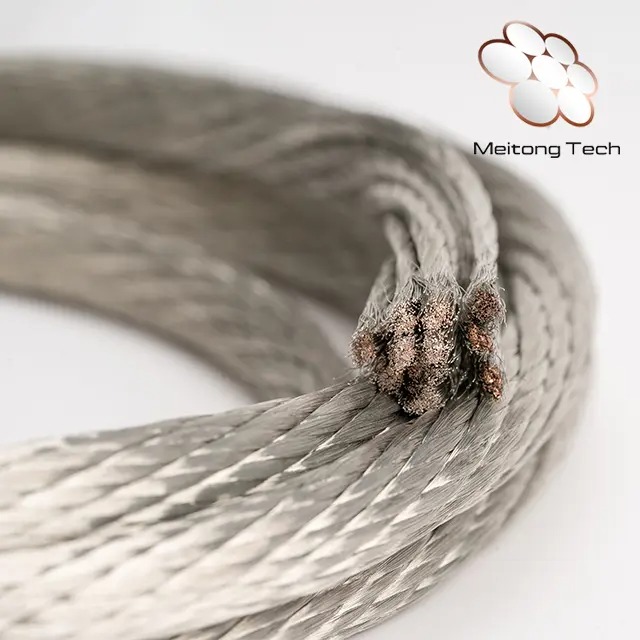

O fio trançado de cobre banhado a prata é um condutor especializado que combina a alta condutividade do cobre com a excelente resistência à corrosão e condutividade superficial da prata. Este fio é composto de vários fios finos de cobre agrupados, cada um revestido com uma fina camada de prata. O resultado é um condutor elétrico flexível e de alto desempenho, amplamente utilizado em aplicações aeroespaciais, militares, médicas e de alta frequência.
O revestimento prateado melhora significativamente o desempenho do fio, aumentando sua condutividade superficial, o que é particularmente valioso em aplicações que envolvem radiofrequência (RF) ou transmissão de sinal de alta velocidade. Além disso, a resistência natural da prata à oxidação e à corrosão garante uma vida útil mais longa em comparação com o cobre puro ou as alternativas estanhadas.
Torcer o fio melhora sua flexibilidade mecânica, tornando-o mais adequado para ambientes dinâmicos onde os fios devem ser dobrados, torcidos ou encaminhados através de espaços apertados. No entanto, uma preocupação comum entre engenheiros e técnicos é se dobras frequentes irão degradar o fio trançado de cobre folheado a prata , afetando potencialmente o desempenho e a segurança. Vamos explorar esta questão em profundidade.
Quando qualquer fio metálico é submetido a flexões repetidas, ele sofre estresse mecânico. Com o tempo, esse estresse pode levar à fadiga do metal , processo onde a estrutura interna do metal enfraquece, causando trincas ou até mesmo quebra. No caso do fio trançado de cobre folheado a prata , a preocupação não é apenas com o núcleo de cobre, mas também com o revestimento prateado que reveste cada fio.
Contudo, os fios trançados são inerentemente mais resistentes à fadiga mecânica do que os fios sólidos. Isso ocorre porque os fios individuais podem se mover ligeiramente em relação uns aos outros, distribuindo a tensão de maneira mais uniforme. O fio trançado de cobre banhado a prata se beneficia dessa característica e, portanto, é mais adequado para aplicações que envolvem movimento ou vibração , como braços robóticos, dispositivos médicos móveis e sistemas aviônicos.
Dito isto, a flexão excessiva ou acentuada , especialmente abaixo do raio de curvatura mínimo especificado do fio, ainda pode degradar a estrutura ao longo do tempo. O revestimento prateado pode desenvolver microfissuras ou descamar, expondo o cobre por baixo. Uma vez exposto, o cobre fica mais suscetível à oxidação, principalmente em ambientes úmidos ou quimicamente ativos.
O revestimento de prata nos fios de cobre é normalmente galvanizado, formando uma forte ligação metalúrgica. Esta ligação é crucial porque a má adesão pode levar à delaminação – onde o revestimento se desprende quando o fio é flexionado ou torcido.
Em um bem fabricado fio trançado de cobre folheado a prata , o revestimento é suficientemente dúctil para acomodar níveis padrão de flexão sem rachar. No entanto, com flexões repetidas e agressivas , especialmente em voltas de raio pequeno ou em pontos de articulação fixos, podem formar-se microfissuras na camada de prata . Essas microfissuras podem não afetar imediatamente a condutividade, mas podem se tornar locais para intrusão de umidade, corrosão ou pontos quentes térmicos.
Além disso, qualquer brecha no revestimento expõe o cobre, que pode manchar ou corroer com o tempo. Embora isso nem sempre leve a falhas imediatas, compromete a confiabilidade a longo prazo, especialmente em ambientes onde a alta condutividade consistente é crítica.
Abaixo está uma tabela que resume os efeitos de várias frequências de dobra em fio trançado de cobre banhado a prata:
| Frequência de dobra | Resultado típico | Ação sugerida |
|---|---|---|
| Curvas ocasionais | Nenhum dano significativo | Seguro sob raio de curvatura adequado |
| Movimento leve diário | Pequeno acúmulo de estresse ao longo do tempo | Use alívio de tensão ou roteamento flexível |
| Flexão acentuada repetida | Risco de microfissuras e delaminação do revestimento | Use raio de curvatura maior; evite ângulos agudos |
| Flexão contínua | Desgaste acelerado, exposição ao cobre, potencial quebra | Considere alternativas de fio com classificação altamente flexível |
Cada tipo de fio possui um raio de curvatura mínimo , definido como o menor raio que se pode dobrar o fio sem comprometer sua integridade. Para fio trançado de cobre folheado a prata , esse valor mínimo é determinado por vários fatores:
Contagem e diâmetro de fios
Bitola geral do fio (AWG)
Espessura do chapeamento de prata
Material de isolamento (se houver)
Exceder esse limite forçando uma curvatura mais apertada aumenta a concentração de tensão nos fios externos e no revestimento prateado. Isto leva a danos localizados , que podem não ser visíveis externamente, mas podem causar falhas intermitentes de sinal ou acúmulo de calor devido ao aumento da resistência.
Os fabricantes geralmente fornecem uma recomendação de raio de curvatura, normalmente expressa como um múltiplo do diâmetro externo do cabo. Por exemplo, um fio de 2 mm de diâmetro pode ter um raio de curvatura mínimo de 10x ou 20 mm. Seguir essas diretrizes é crucial para manter o desempenho elétrico e mecânico do fio durante sua vida útil.
Mesmo que a flexão permaneça dentro dos limites especificados, as condições ambientais externas podem acelerar a degradação. As altas temperaturas reduzem a elasticidade do metal e aumentam a probabilidade de formação de microfissuras na camada de prata. A umidade e as atmosferas corrosivas podem penetrar em microfissuras, oxidando o cobre subjacente e reduzindo ainda mais a condutividade.
A vibração , comum em instalações automotivas ou aeroespaciais, atua como microflexão contínua ao longo do tempo. Mesmo que o fio não esteja visivelmente em movimento, a vibração de alta frequência o submete a flexões de baixa amplitude milhares de vezes por segundo. Nestes casos, podem ser necessárias versões especializadas de alta flexibilidade de fio trançado de cobre banhado a prata com construção reforçada.
Se a sua aplicação envolver esses fatores de estresse, considere medidas de proteção adicionais, como:
Tubo termorretrátil
Botas de alívio de tensão
Roteamento em conduítes de proteção
Uso de laços frouxos para reduzir a tensão
Não existe um número universal, pois depende do raio de curvatura, frequência, temperatura e design do fio. No entanto, os fios de alta qualidade podem suportar milhares de dobras moderadas sem degradação perceptível.
Sim. Os técnicos podem usar testes de continuidade , , medidores de resistência de isolamento ou inspeção microscópica para rachaduras no revestimento. Métodos mais avançados incluem raios X ou testes ultrassônicos.
Somente se for projetado para operações de alta flexibilidade ou flexibilidade contínua . Caso contrário, o movimento robótico frequente pode causar fadiga.
O cobre exposto pode oxidar, reduzindo a condutividade e aumentando a resistência. Também pode reagir com produtos químicos ambientais, especialmente compostos de enxofre.
Sim. Tipos de isolamento mais macios e elásticos, como PTFE ou silicone, aumentam a flexibilidade. O isolamento rígido pode anular os benefícios do encalhe.
O fio trançado de cobre banhado a prata é um condutor de alto desempenho que oferece excelentes características elétricas e boa flexibilidade mecânica. Porém, como qualquer componente, tem seus limites. Embora a flexão ocasional ou moderada dentro do raio especificado não afete significativamente o desempenho, a flexão frequente, acentuada ou de alta tensão pode causar danos ao longo do tempo.
Para garantir vida útil e desempenho máximos:
Siga as diretrizes recomendadas pelo fabricante de raio de curvatura .
Evite laços apertados ou pontos de aperto.
Implemente alívio de tensão e roteamento de proteção.
Considere fatores ambientais , como vibração e temperatura.
A compreensão desses parâmetros ajuda você a tomar decisões informadas ao especificar ou instalar fio trançado de cobre folheado a prata. Quer você esteja conectando um sistema de satélite, um dispositivo médico ou um controlador industrial, equilibrar flexibilidade com longevidade é fundamental para uma instalação segura e confiável.
