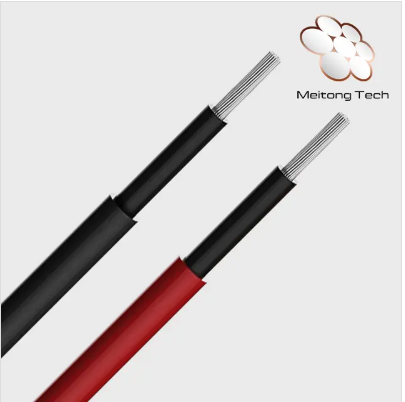

Что такое солнечный кабель и почему это важно

Материалы проводников

Важно знать, что находится внутри солнечного кабеля. Материал проводника является основной частью, которая перемещает электричество. В большинстве солнечных кабелей используется медь или алюминий. Медь позволяет электричеству легко течь и служит долго. Алюминий легче и стоит меньше денег. В некоторых кабелях используется алюминий, плакированный медью. Это дает хорошее сочетание цены и производительности.

Материал	Проводимость (См/м)	Удельное сопротивление (Ом•м)
Медь	5,98×10⁷	1,68×10⁻⁸
Алюминий	3,5×10⁷	2,82×10⁻⁸

• Медь тяжелее и пропускает больше электричества, чем алюминий.

• Алюминий легче, дешевле и легче гнётся, поэтому его просто использовать.

• Алюминий пропускает лишь около 60% большего количества электроэнергии, чем медь.

Медь не ржавеет и хорошо работает в непогоду. Вы теряете меньше энергии, и ваш кабель с медью прослужит дольше. Алюминий легче устанавливать и перемещать, но он может заржаветь и со временем перестать работать. Солнечные кабели могут прослужить от 25 до 30 лет, если вы выберете правильный проводник и правильно его проложите.

Особенности изоляции

Изоляция покрывает проводник и обеспечивает безопасность людей. Солнечные кабели используют различную изоляцию для защиты от тепла, холода и огня. Для изоляции часто используются ТПЭ, ПВХ, ЭПДМ и фторполимеры.

Изоляционный материал	Температурный рейтинг	Ключевые характеристики
ТПЭ	Гибкий, прочный	Хорошо для дома и бизнеса
ПВХ	от -15°С до 70°С	Дешево, нормальное сопротивление
ЭПДМ	от -40°С до 90°С	Отлично подходит для солнца и погоды
Фторполимеры	От -200°С до 260°С	Выдерживает высокие температуры и химикаты.

Изоляция должна препятствовать возгоранию и соблюдать правила безопасности. Сшитый полиэтилен может выдерживать сильное нагревание и не горит быстро. В ПВХ содержатся химические вещества, которые помогают остановить пожар. Изоляция LSZH выделяет мало дыма и не выделяет вредных газов в случае пожара. Такие правила, как IEC 60332-1 и UL 4703, гарантируют, что солнечные кабели не допускают распространения огня.

Совет: всегда обращайте внимание на класс изоляции, прежде чем покупать солнечный кабель. Хорошая изоляция обеспечивает безопасность и работу вашей системы в течение длительного времени.

Экологическая устойчивость

Солнечные кабели должны работать снаружи в трудных местах. Вам нужны кабели, способные выдерживать тепло, холод, солнце, воду и химикаты. Кабели ПВ1-Ф работают при температуре от -40°С до +90°С. Они могут выдерживать сильный солнечный свет, потому что у них есть УФ-стабилизаторы. Внешний слой удерживает воду и предотвращает повреждения. Некоторые кабели имеют специальное покрытие, предотвращающее появление ржавчины в соленых или заводских помещениях.

• Кабели, выдерживающие горячее и холодное воздействие, сохраняют работоспособность в любое время года.

• Устойчивость к ультрафиолетовому излучению защищает кабель от солнечного света.

• Влагостойкость защищает от дождя и влаги.

• Прочные кабели не ломаются от ветра или движения.

• Химическая стойкость помогает кабелям прослужить в местах вблизи моря или на заводах.

Экологический вызов	Решение
УФ-излучение	УФ-стабилизаторы и хорошие материалы
Экстремальные температуры	Гибкая установка и пространство для расширения
Погода Воздействие	Прочное крепление и меньше тряски
Коррозия	Специальные покрытия и подходящие материалы

Вам следует выбирать солнечные кабели, способные выдерживать суровые погодные условия. Это поможет вашей системе прослужить дольше и оставаться в безопасности снаружи.

Типы солнечного кабеля

Когда вы устанавливаете солнечную энергосистему, вам необходимо выбрать правильный тип солнечного кабеля. Каждый тип имеет свои особенности и наилучшее применение. Давайте рассмотрим три основных типа, которые можно встретить в большинстве солнечных установок.

Фотоэлектрический провод

Фотоэлектрический провод — наиболее распространенный кабель, который можно встретить в солнечных панелях. Вы используете его для подключения солнечных панелей к инверторам и другому оборудованию. Фотоэлектрический провод выделяется тем, что он прочный и гибкий.

• Изготовлен из прочной изоляции, такой как XLPE или TPE, для длительного срока службы.

• Выдерживает высокое напряжение, до 1000 В и более.

• Хорошо работает при температуре от -40°C до 90°C.

• Устойчив к солнечному свету, поэтому не разрушается снаружи.

• Безопасен для дома, потому что не горит легко.

• Гибкий, что позволяет легко устанавливать его в углах.

Вы найдете фотоэлектрические провода в массивах солнечных панелей, а также между модулями и инверторами. Это важно для безопасной и эффективной работы вашей фотоэлектрической системы.

Тип кабеля	Номинальное напряжение	Гибкость
Фотоэлектрический провод	600 В, 1000 В, 2000 В	Всегда гибкий
ЕГЭ-2	600 В	Не всегда гибкий

Совет: Фотоэлектрический провод — лучший выбор для подключения уличных солнечных панелей, поскольку он служит долго и выдерживает суровые погодные условия.

USE-2 Провод

Провод USE-2 — это еще один тип, который можно использовать с солнечными панелями, особенно для проводки, проходящей под землей или в специальных местах.

Тип приложения	Описание
Установка солнечных панелей	Подходит для соединения солнечных панелей вместе.
Вход в подземный сервис	Хорошо подходит для подземной проводки.
Полезность и прямое захоронение	Можно закапывать прямо в землю.
Общие применения в области электромонтажа	Используется для многих нужд проводки.
Стандарты, регулирующие использование	Соответствует стандартам безопасности ANSI и NEC.

В проводе USE-2 используется изоляция типа сшитого полиэтилена. Он устойчив к теплу, влаге и химикатам, поэтому его можно использовать под землей. Однако он не имеет такой же защиты от ультрафиолета, как фотоэлектрический провод. Лучше всего подходит для мест, где кабель не получает много солнечного света.

Особенность	USE-2 Провод	Фотоэлектрический провод
Изоляционный материал	СПЭ	Сшитый полиэтилен или ТПЭ
Устойчивость к ультрафиолетовому излучению	Не такой сильный	Начальство
Экологическая устойчивость	Подходит для подполья, не для длительного использования на солнце.	Отлично подходит для улицы и солнечного света
Номинальное напряжение	600 В	До 1000 В и более

ТХНН провод

Провод ТХН – провод общего назначения. Вы можете увидеть его в некоторых солнечных энергосистемах, но он не предназначен для использования на солнечных батареях на открытом воздухе.

Тип провода	Вариант использования в солнечных установках	Ограничения
ТХНН	Используется в системах заземления.	Не для длительного пребывания на солнце; более короткий срок службы, чем у фотоэлектрического провода
PV	На весь срок службы солнечной панели	Служит 25-30 лет на открытом воздухе.

Вы можете использовать провод ТНН внутри зданий или для заземления. Он недолговечен на солнечном свете, поэтому не является лучшим выбором для наружной проводки солнечных батарей. Фотоэлектрический провод служит намного дольше и лучше справляется с погодными условиями.

Примечание. Всегда выбирайте правильный солнечный кабель для вашего проекта. Фотоэлектрический провод лучше всего подходит для наружных солнечных панелей, USE-2 хорошо работает под землей, а THHN — для использования внутри помещений или для заземления.

Плюсы и минусы

Преимущества

Когда вы выбираете солнечный кабель для своих солнечных панелей, вы получаете много хороших вещей. Эти кабели рассчитаны на длительный срок службы и обеспечивают безопасность вашей системы.

• Солнечные кабели выдерживают плохую погоду, царапины и воду. Они работают под дождем, снегом или в пыльных местах.

• Двойная изоляция защищает от воды и пыли. Это позволяет вашей системе хорошо работать снаружи.

• Эти кабели могут выдерживать высокое напряжение и ток. Фотоэлектрический провод может выдерживать напряжение до 1500 В постоянного тока. Это помогает остановить перегрев и потерю энергии.

• Солнечные кабели соответствуют строгим правилам безопасности, таким как UL 4703 и IEC 62930. Они не легко воспламеняются и не содержат вредных химикатов. Это защитит вас от опасности поражения электрическим током.

• Хорошие солнечные кабели могут улучшить работу вашей системы на 5%. Это поможет вам сэкономить деньги с течением времени.

• Прочные кабели означают, что вам не потребуется часто ремонтировать. Они выдерживают жаркую и холодную погоду и сильное солнце. Это снижает затраты на их исправление.

• Использование правильного кабеля предотвращает потери энергии и помогает окружающей среде.

Примечание. Хорошие солнечные кабели помогут вашей солнечной энергосистеме прослужить дольше и работать лучше. Это дает вам большую ценность за ваши деньги.

Вот таблица, показывающая, как солнечные кабели помогают вашей системе прослужить дольше и сократить расходы на ремонт:

Выгода	Объяснение
Создан для долговечности и эффективности	Обеспечивает бесперебойную работу вашей системы на протяжении многих лет.
Минимизирует риск сбоя системы	Меньшее количество поломок означает меньшее время простоя и меньшие затраты на ремонт.
Долговечность = лучшая цена	Вы тратите меньше на замену и ремонт в течение срока службы вашей системы.

Недостатки

Вы также должны знать о некоторых проблемах, связанных с использованием и настройкой солнечного кабеля.

• Вам необходимо часто проверять кабели, чтобы своевременно обнаружить повреждения.

• Если вы проложите кабели в неправильном месте, их можно потянуть или порезать. Это может повредить изоляцию во время установки.

• Изменения температуры со временем могут ослабить кабели.

• Солнечный свет и видимые повреждения могут ухудшить работу кабелей.

• Незакрепленные концы и ржавчина могут снизить эффективность работы вашей системы.

Некоторые затраты и время проекта также могут измениться:

• Установка фотоэлектрического провода требует времени и квалифицированных рабочих. Это может привести к увеличению стоимости.

• Тяжелые или толстые кабели трудно перемещать и сгибать.

• Кабели под землей требуют дополнительных работ по раскопкам.

• Если кабели не соответствуют строительным правилам, возможно, вам придется проделать работу заново. Это может вызвать задержки и стоить больше денег.

• Проблемы с подключением кабелей или плохое качество могут замедлить реализацию вашего проекта и увеличить его стоимость.

Совет: тщательно планируйте и часто проверяйте кабели. Это поможет вам решить большинство проблем и обеспечит хорошую работу вашей солнечной энергосистемы.

Выбор солнечного кабеля

Выбор правильного кабеля очень важен для вашей солнечной системы. Если вы выберете неправильный вариант, ваша система может потерять питание или стать небезопасной. Вы можете решить эти проблемы, если будете знать, на что обращать внимание и как правильно прокладывать кабели.

Факторы выбора

Выбирая кабель для солнечных батарей, необходимо подумать о некоторых главных вещах. Каждая вещь помогает вашей системе работать хорошо и оставаться в безопасности долгое время.

Фактор	Описание
Номинальное напряжение	Номинальное напряжение кабеля должно быть выше максимального напряжения вашей системы.
Текущая пропускная способность	Выберите кабель, который выдерживает наибольший ток и не перегревается.
Устойчивость к погодным условиям	Выбирайте кабели, которые блокируют ультрафиолетовые лучи, воду и очень жаркую или холодную погоду.
Гибкость	Используйте кабели, которые легко сгибаются в холодную погоду, что упрощает настройку и фиксацию.
Сертификаты	Найдите кабели с маркировкой UL, TÜV или CE, чтобы убедиться, что они безопасны и хорошо работают.

Вам также следует помнить следующие моменты: Следите за тем, чтобы падение напряжения постоянного тока не превышало 1%. Никогда не позволяйте ему превышать 2%. Убедитесь, что общие потери в кабеле составляют менее 1,5 %, чтобы получить максимальную мощность. Подумайте о том, как вы прокладываете кабель, о погоде и расстоянии. Эти вещи меняют ток, который может выдержать кабель.

Всегда проверяйте размер кабеля при выборе солнечного кабеля. Кабель должен соответствовать току и напряжению вашей системы. Он также должен выдерживать тепло от солнца и электричества. Если вы прокладываете кабели рядом с панелями, убедитесь, что они выдерживают суровые погодные условия.

Вам также следует обратить внимание на сертификаты и правила безопасности. Вот некоторые важные из них:

Стандарт/Код	Описание	Влияние на выбор кабеля
Национальный электротехнический кодекс (NEC)	Устанавливает правила безопасной проводки в солнечных фотоэлектрических системах.	Обеспечивает безопасную прокладку кабелей.
Международная электротехническая комиссия (МЭК)	Устанавливает глобальные правила для солнечных фотоэлектрических батарей.	Нужен для проектов в других странах и прокладки кабеля.
Местные строительные нормы и правила	Добавляет дополнительные правила для вашего региона.	Убедитесь, что ваша установка соответствует местным законам.

Совет: Всегда выбирайте кабели, которые соответствуют этим правилам или превосходят их. Это поможет вашей системе прослужить дольше и работать лучше.

Если вы хотите, чтобы кабель был изготовлен специально для вас, найдите поставщика, который может изготовить кабели по индивидуальному заказу. В Meitongtech мы разговариваем с вами, чтобы узнать о вашем проекте. Мы разрабатываем лучшие кабели, используем хорошие материалы и производим их на новых машинах. Наша команда проверяет каждый кабель перед отправкой вам, а затем помогает с настройкой и обслуживанием. Вы можете доверить нам помощь в выборе подходящего кабеля для ваших солнечных батарей.

Распространенные ошибки

Многие люди допускают ошибки при выборе или прокладке кабелей для солнечных батарей. Эти ошибки могут сделать вашу систему небезопасной или неработоспособной.

• Плохое управление проводами. Если провода не подключены, запутались или ослабли, ваша система может сломаться или стать небезопасной.

• Несоблюдение NEC или местных правил. Несоблюдение этих правил может сделать вашу систему небезопасной и вызвать проблемы с законом.

• Неправильный размер кабеля. Если кабель слишком мал, он может перегреться и привести к потере энергии.

• Монтажники с небольшим опытом: люди, которые не знают, как правильно, могут допустить ошибки при прокладке кабелей.

• Неиспользование кабелепровода или защиты. Кабели без защиты могут быть повреждены и стать причиной короткого замыкания или возгорания.

Плохая проводка и свободные концы создают сопротивление. Это сопротивление приводит к выделению тепла, которое может снизить мощность вашей системы и даже вызвать пожар.

Советы по установке

Вы можете сделать свою солнечную установку безопаснее и лучше, следуя этим советам:

Лучшая практика	Описание
Выбор правильного размера провода	Используйте правильную толщину провода в соответствии с напряжением и током вашей системы. Лучше всего подходят наружные медные провода.
Убедиться, что все заземлено	Заземлите все части вашей системы, чтобы предотвратить удары и пожары.
Использование хороших разъемов	Выбирайте разъемы MC4 или Amphenol для прочных и устойчивых к атмосферным воздействиям соединений.

• Спланируйте свою систему с помощью однолинейной схемы (SLD), чтобы проверить все соединения.

• Пометьте все кабели цветными бирками, чтобы их можно было легко найти.

• Следите за чистотой кабелей и связывайте их, чтобы они не смещались и не изнашивались.

• Используйте кабелепровод и прочные крышки, чтобы защитить кабели от погодных условий и повреждений.

• Всегда следуйте инструкциям производителя для разъемов и кабельных трасс.

• Перед включением системы проверьте все соединения и убедитесь, что они затянуты.

Если вам нужна помощь, выберите поставщика, который предоставит техническую поддержку и обслуживание после покупки. Meitongtech предоставляет экспертную помощь, специальные кабели и поддержку. Наша команда поможет вам избежать ошибок и позаботится о том, чтобы установка солнечного кабеля была максимально эффективной.

Помните: хорошее планирование, правильные кабели и квалифицированная помощь помогут вашей солнечной системе прослужить дольше и работать лучше.

Выбор правильного солнечного кабеля обеспечит безопасность вашей солнечной энергосистемы. Это также помогает вашей системе работать хорошо. Зная типы кабелей, вы защищаете свои инвестиции в солнечную энергию. Вам следует выбирать проверенные компании, такие как Мэйтунтех . Спросите их, могут ли они изготовить специальные кабели для вашего проекта.

• Выбирайте кабели, соответствующие потребностям вашей системы.

• Убедитесь, что кабели имеют прочную изоляцию и выдерживают плохую погоду.

• Получите помощь от экспертов при прокладке кабелей.

Правильный выбор поможет вашей солнечной энергетической системе прослужить дольше.

Часто задаваемые вопросы

Чем солнечный кабель отличается от обычного электрического провода?

Солнечные кабели имеют специальную изоляцию и проводниковые материалы. Они лучше защищают от солнечных лучей, воды и перепадов температуры. Обычные провода на улице долго не живут.

Совет: используйте солнечные кабели для проводки наружной солнечной панели.

Как выбрать солнечный кабель нужного размера?

Сначала проверьте напряжение и ток вашей системы. Для облегчения выбора используйте таблицу размеров кабелей. Более толстые кабели проводят больше электроэнергии и остаются прохладными.

Размер системы	Рекомендуемый калибр кабеля
Маленький	12 AWG
Середина	10 АРГ
Большой	8 АРГ

Можно ли использовать солнечные кабели под землей?

Да, вы можете проложить солнечные кабели под землей. Выбирайте кабели с прочной изоляцией и влагостойкостью. Провод USE-2 подходит для подземной проводки солнечных батарей.

Как долго служат солнечные кабели?

Солнечные кабели могут прослужить до 25 лет и более. Они прослужат дольше, если правильно их установить и использовать хорошие материалы. Meitongtech производит кабели, рассчитанные на длительный срок службы.

Почему вам следует выбрать Meitongtech для солнечных кабелей?

Meitongtech производит индивидуальные солнечные кабели для многих целей. После покупки вы получаете техническую поддержку, быструю доставку и хорошее обслуживание. Их кабели соответствуют строгим правилам безопасности и качества.

Примечание. Выбор Meitongtech поможет вашей солнечной энергетической системе оставаться в безопасности и работать хорошо.
